Application de dessin

Dépôt pour application de dessin

Le but de ce projet est de rajouter des fonctionnalités à une application graphique permettant de dessiner des figures géométriques, de sauvegarder les dessins dans des fichiers .daff et de les exporter au format SVG. L’application qui vous est fournie permet seulement de dessiner des rectangles et on vous demande donc de rajouter la possibilité de dessiner des cercles et des polygones quelconques tout en respectant les principes SOLID à l’aide de l’utilisation de patrons de conception.

Fork d’un projet

Vous allez maintenant créer votre projet en utilisant un projet déjà existant. Pour cela, il faut :

Aller sur le projet drawing-app-template qui servira de base pour ce TP en accédant à l’adresse suivante : https://etulab.univ-amu.fr/alaboure/drawing-app-template

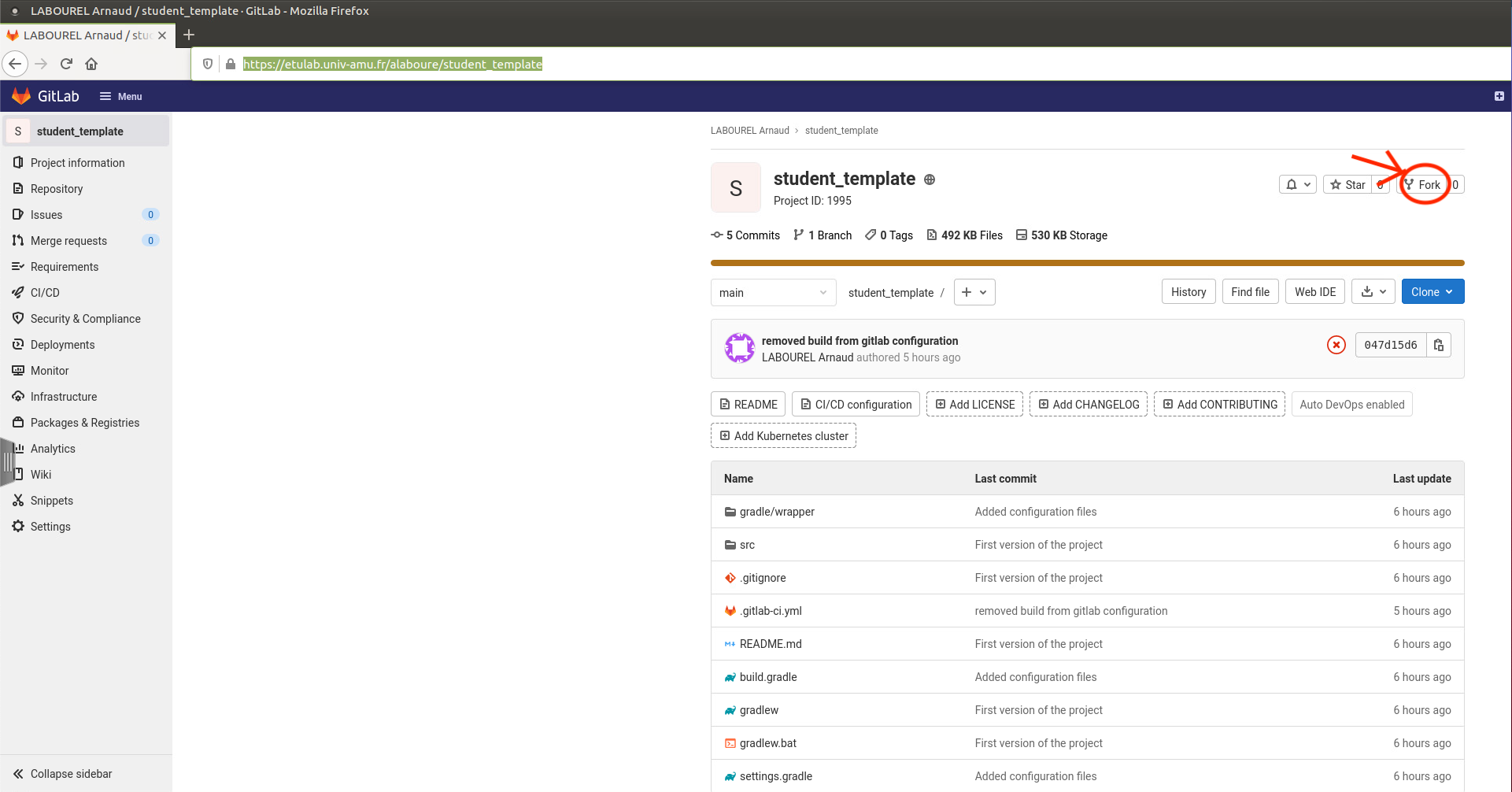

Cliquer sur le bouton fork.

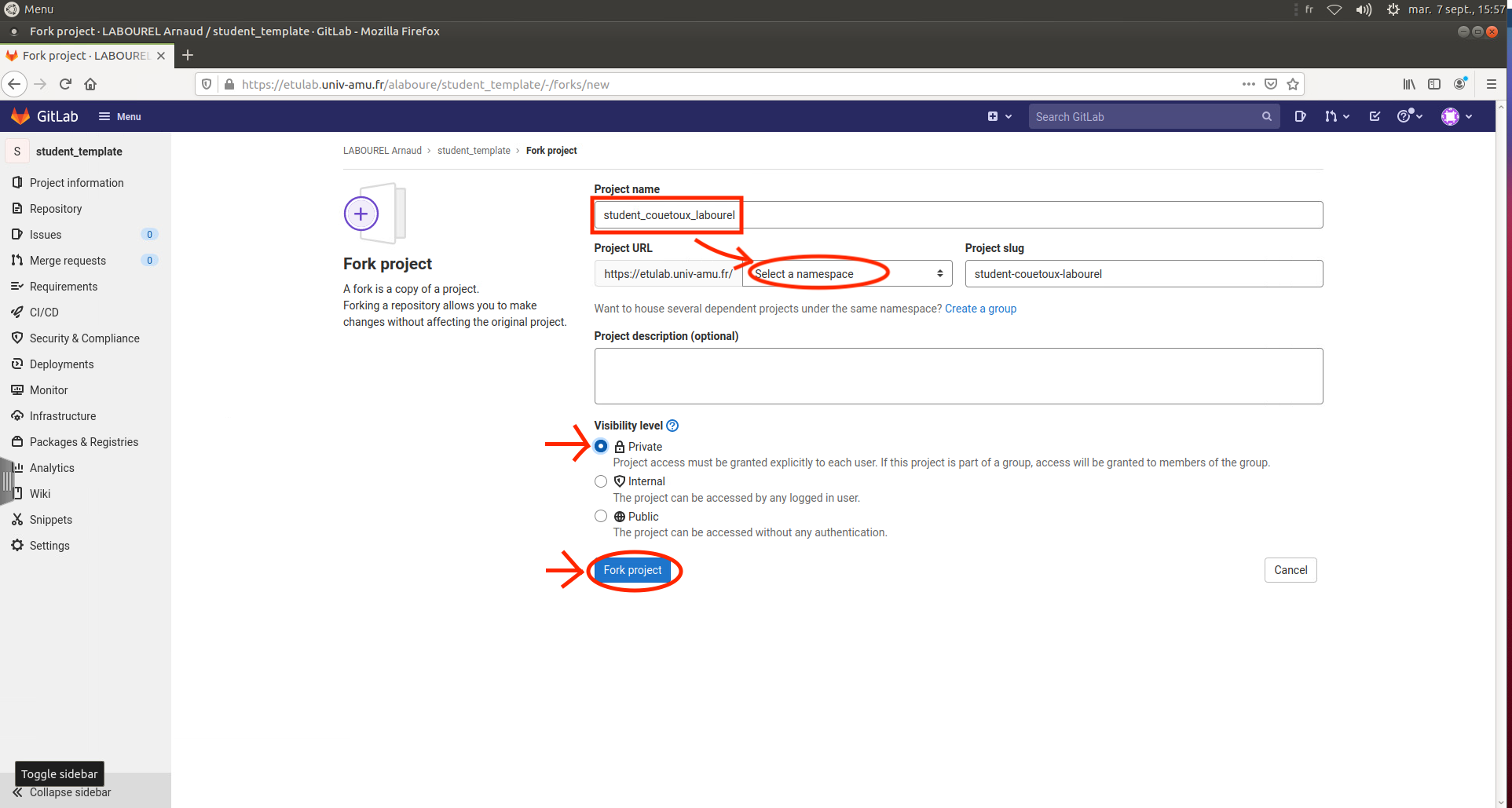

Changer le nom du projet pour le changer drawing-app-xxxxx-yyyyy avec xxxxx le nom de famille du premier (par ordre alphabétique) étudiant du binôme et yyyyy le nom du deuxième étudiant du binôme. Si vous faites le projet seul, mettez drawing-app-xxxxx avec xxxxx votre nom de famille.
Sélectionner comme espace de nom (spacename) votre propre compte. Mettez la visibilité du projet en private afin que vos camarades en dehors du projet n’y aient pas accès et validez le fork en cliquant sur le bouton fork project.

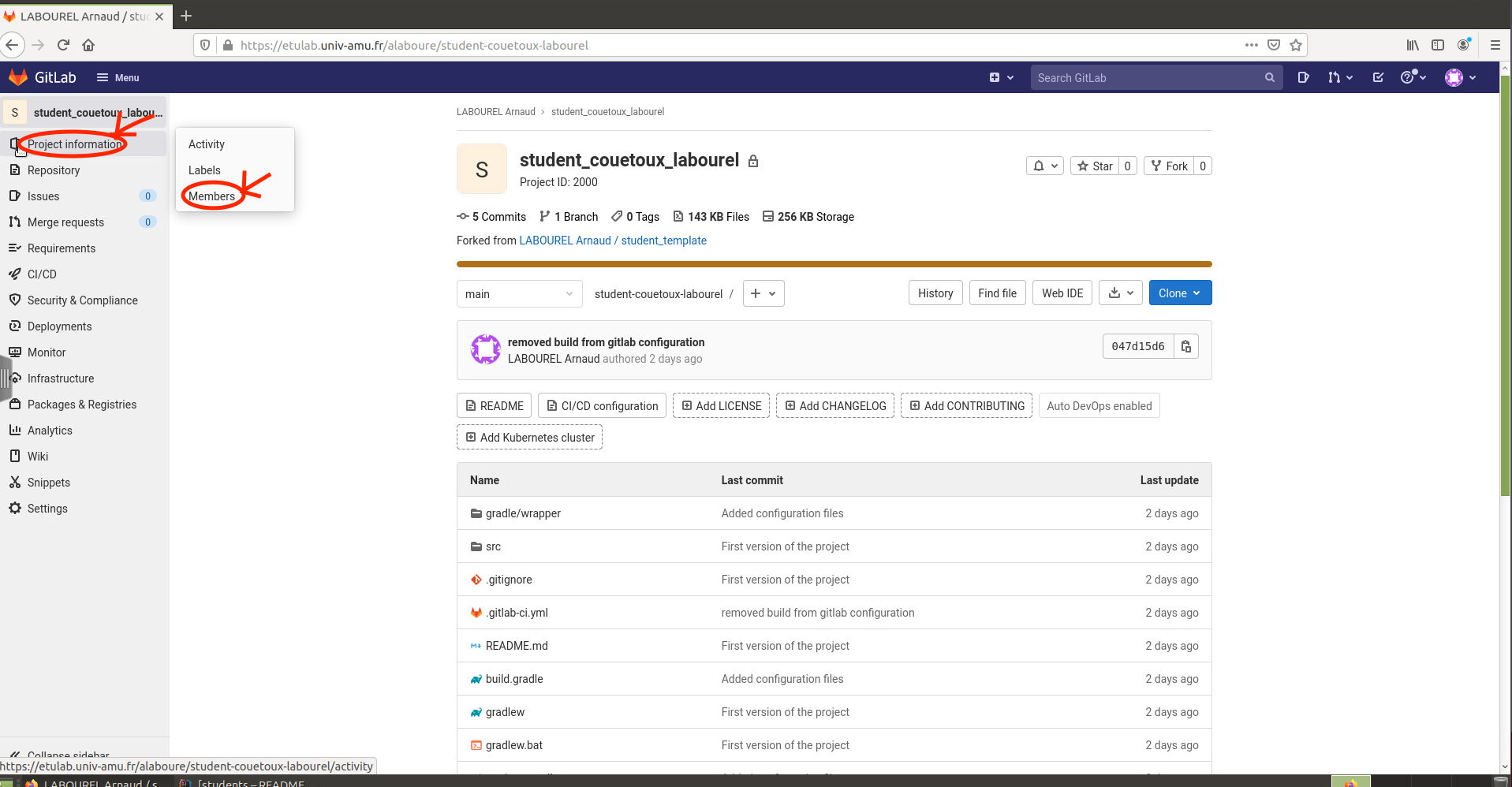

Une fois le projet créé, vous pouvez rajouter des membres en cliquant sur project information dans le menu de gauche puis members.

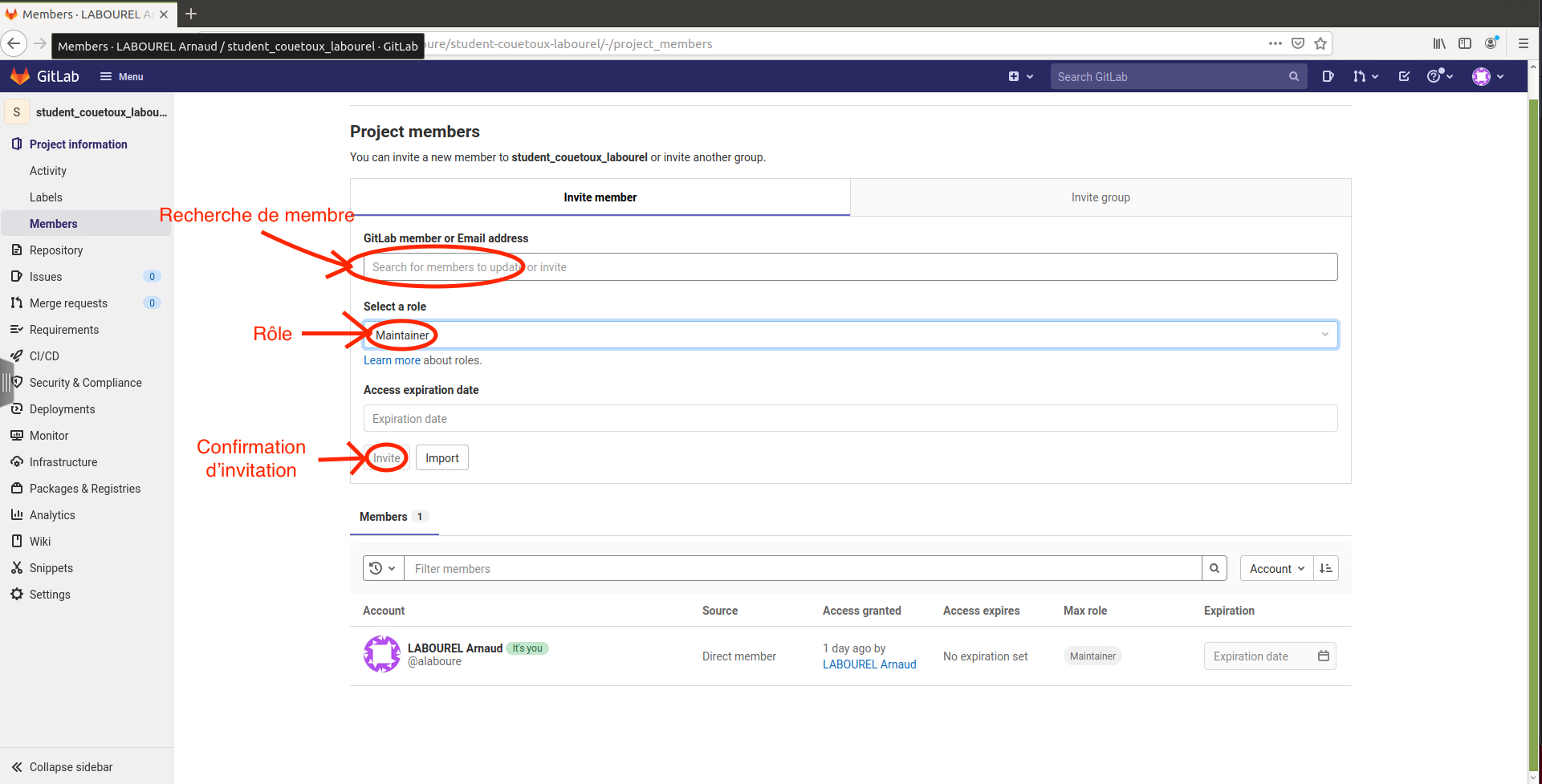

Ensuite vous pouvez rechercher une personne dans la barre dédiée. Une fois celle-ci trouvé vous pouvez lui donner un rôle (au moins reporter pour donner l’accès en lecture du code, maintainer pour l’accès en lecture et écriture sur la branche principale master ou main et owner pour donner approximativement les mêmes droits que le créateur du projet), puis confirmer son invitation en cliquant sur le bouton invite.

Exécuter le projet du dépôt

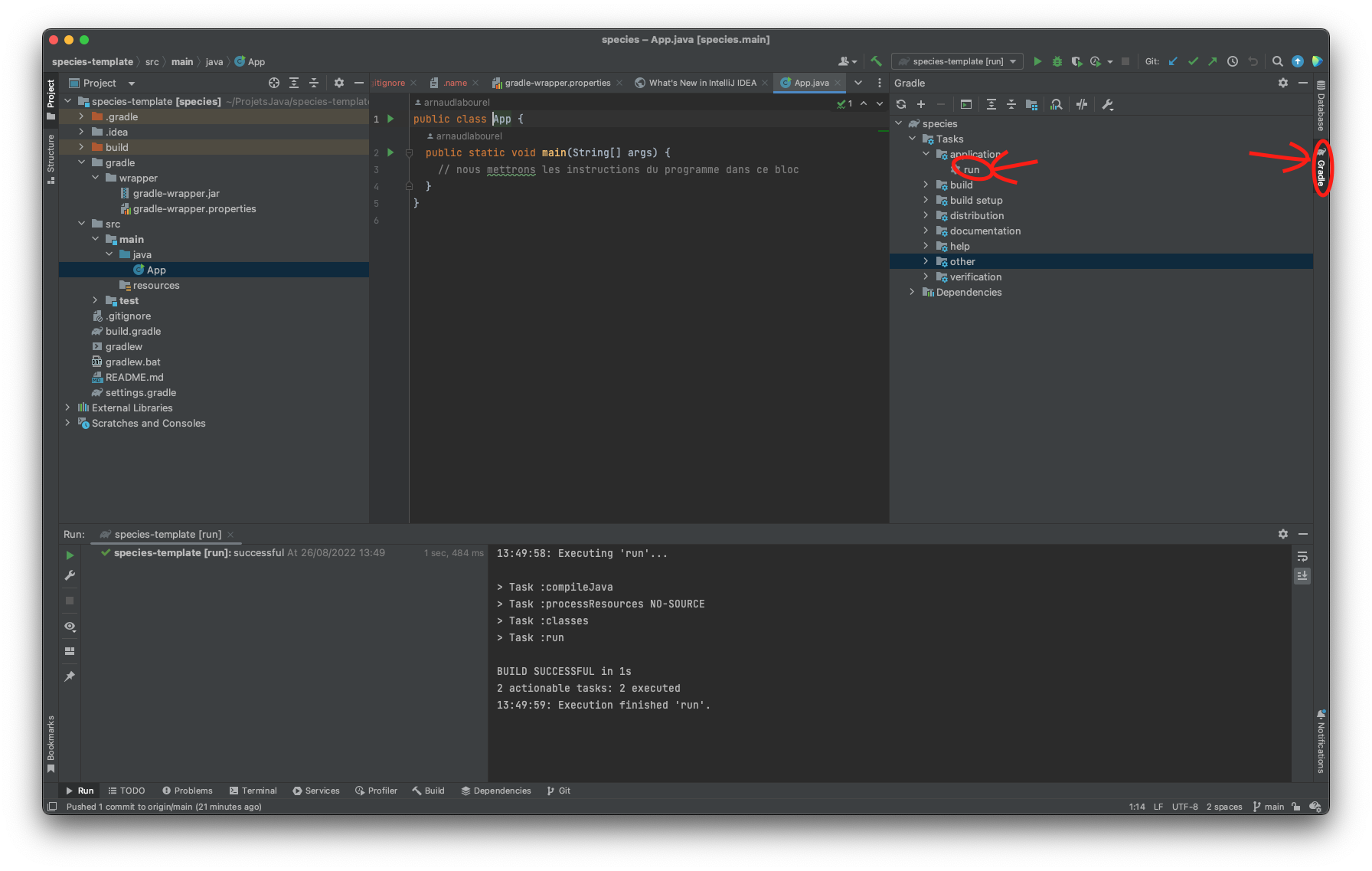

Pour compiler et exécuter votre programme, il faut passer par l’onglet gradle à droite.

pour les tests, il faut cliquer deux fois sur drawing_app -> Tasks -> verification -> test.
pour l’affichage, il faut cliquer deux fois sur drawing_app -> Tasks -> application -> run. Vous devriez obtenir un affichage similaire à l’affichage suivant.

Vous pouvez générer un jar drawing_app -> Tasks -> build -> shadowJar. Cela devrait créer un jar dans le répertoire build/libs de votre répertoire. Vous pouvez lancer le jar avec la commande suivante\(~\):

java --enable-native-access=ALL-UNNAMED -jar drawing_app-1.0-SNAPSHOT-all.jar

Test du code

Tests unitaires avec Junit 5

On vous demandera donc de tester à l’aide de tests unitaires toutes les classes dans le package fr.univ_amu.l3mi.drawing_app.model. Votre projet est déjà configuré pour le framework de test JUnit 6 grâce au fichier de configuration de gradle (Le fichier build.gradle à la racine de votre répertoire). On vous conseille d’utiliser aussi la bibliothèque AssertJ qui ajoute entre autre des assertions facilitant l’écriture des tests. La dépendance est déjà configurée et vous n’avez rien à modifier. Pour pouvoir utiliser facilement les assertions (méthodes assertThat) dans vos classes de test, il vous faut ajouter l’import suivant dans chacune vos classes de tests :

import static org.assertj.core.api.Assertions.*;

Vous trouverez davantage de détails sur les tests unitaires dans le document dédié aux tests

Intégration continue

L’intégration continue consiste à tester et contrôler (via des tests et d’autres outils de mesure de qualité de code) en permanence les modifications incrémentales du code. Le dépôt est configuré pour lancer les tests sur le serveur via le fichier .gitlab-ci.yml déjà présent à la racine du répertoire du dépôt. Dès que vous poussez une mise à jour (push a commit) sur la branche principale du serveur, le pipeline devrait donc s’exécuter sur le serveur. Vous pouvez accéder à toutes les informations de vos pipelines via l’interface web de gitlab en cliquant sur build dans le menu de votre projet.

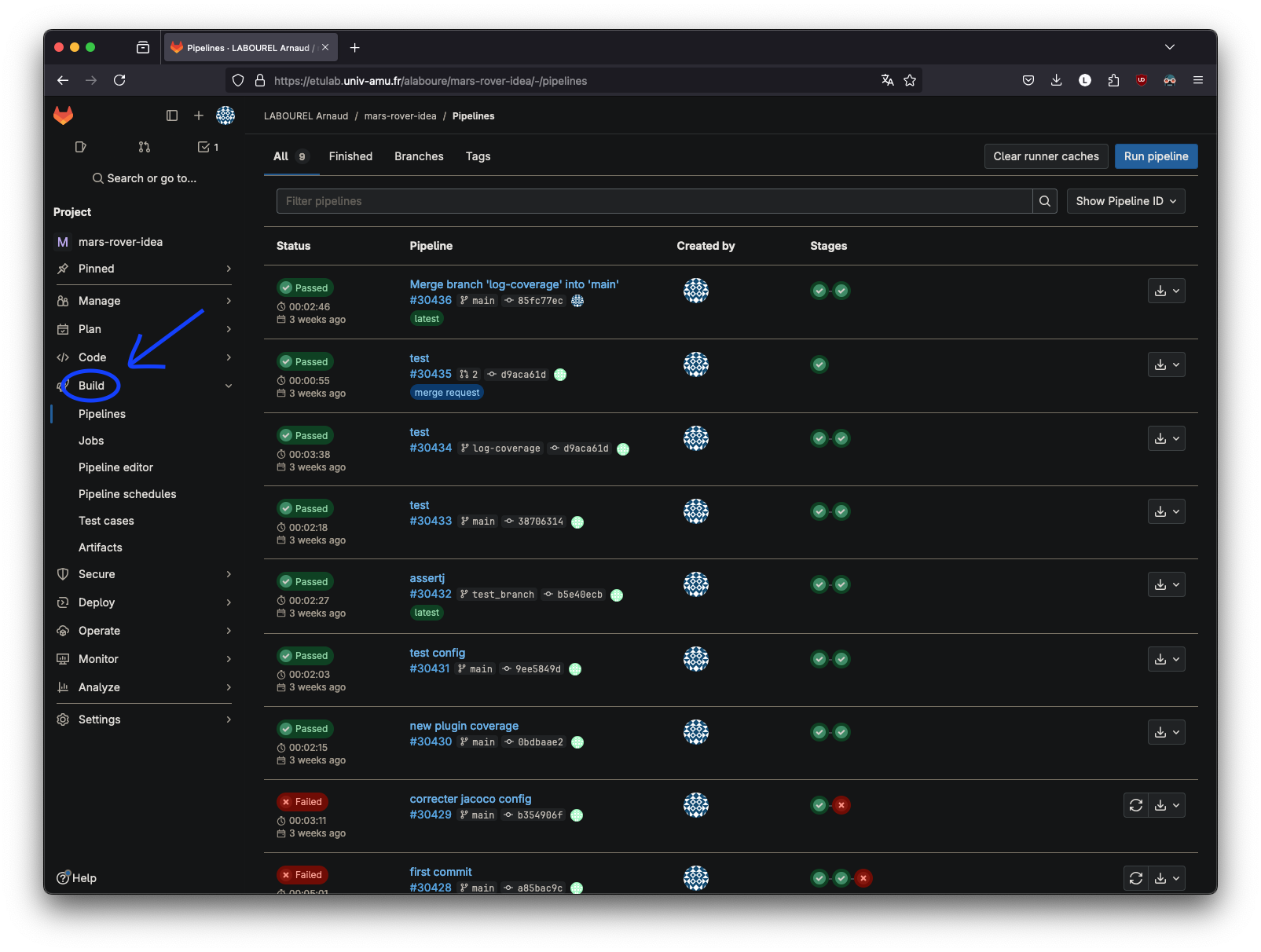

Le sous-menu build contient les articles suivants :

Pipelines qui contient l’historique de tous les pipelines lancés par le projet (normalement un par push) ;
Jobs qui contient l’historique de tous les jobs lancés par le projet (même contenu que l’article précédent, mais présenté par job) ;
Pipeline editor permet de directement reconfiguré le pipeline via l’interface web ;
Test cases qui permet de décrire des scénarios de test (pas utilisé dans ce TP) ;
Artefacts permet de télécharger les artéfacts produits par les jobs.

Couverture de code par les tests

La couverture de code consiste à mesurer la part du code source ayant été exécuté via différentes métriques comme le pourcentage de méthodes appelées ou le pourcentage d’instructions exécutées. Utilisée sur des tâches de tests, elle permet de mesurer la part du code source ayant été testée. Un programme avec une haute couverture de code a davantage de code exécuté durant les tests ce qui laisse à penser qu’il a moins de chance de contenir de bugs logiciels non détectés, comparativement à un programme ayant une faible couverture de code. Néanmoins, une couverture totale du code ne garantit pas que celui-ci soit dépourvu de bugs. L’outil le plus utilisé pour mesurer la couverture de code en Java est JaCoCo. Cet outil est déjà configuré dans le dépôt via le fichier build.gradle. À chaque fois que vous lancez les tests, vous devriez voir un affichage similaire à l’affichage suivant, vous donnant pour le package fr.univ_amu.l3mi.drawing_app.model (on ne teste que le modèle de l’application graphique et non la vue et le contrôleur qui sont beaucoup plus difficle à tester) la couverture par les tests suivant différentes métriques (détails au lien suivant) :

Test Coverage:
    - Class Coverage: 100%
    - Method Coverage: 100%
    - Branch Coverage: 100%
    - Line Coverage: 100%
    - Instruction Coverage: 100%
    - Complexity Coverage: 100%

JaCoCo produit aussi un rapport détaillé qui est accessible via le fichier build/reports/jacoco/test/html/index.html dans votre projet. Ce rapport détaille la couverture par package, par classe et par méthode. La couverture d’une méthode donne la couverture de chaque ligne via un code couleur :

Vert : la ligne de code est couvert par un test ;
Rouge : la ligne de code n’est couvert par aucun test ;
Jaune : la ligne de code est partiellement couvert par un test, par exemple un if pour lequel tous les cas possibles ne sont pas couvert.

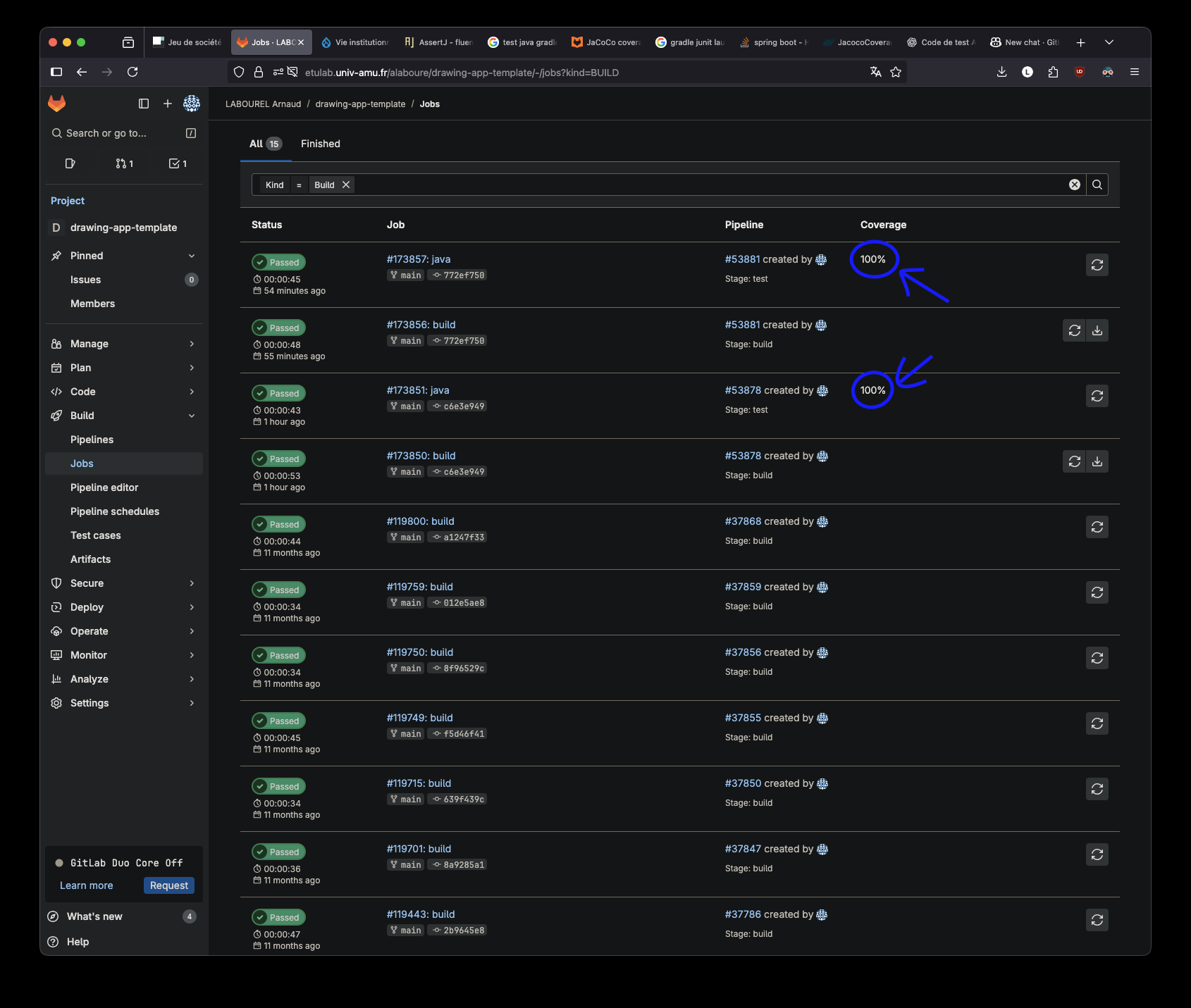

Le taux de couverture est utilisé par le serveur gitlab et il est visible via une colonne coverage dans l’onglet build \(\rightarrow\) jobs de votre projet sur etulab.

Explication application de dessin

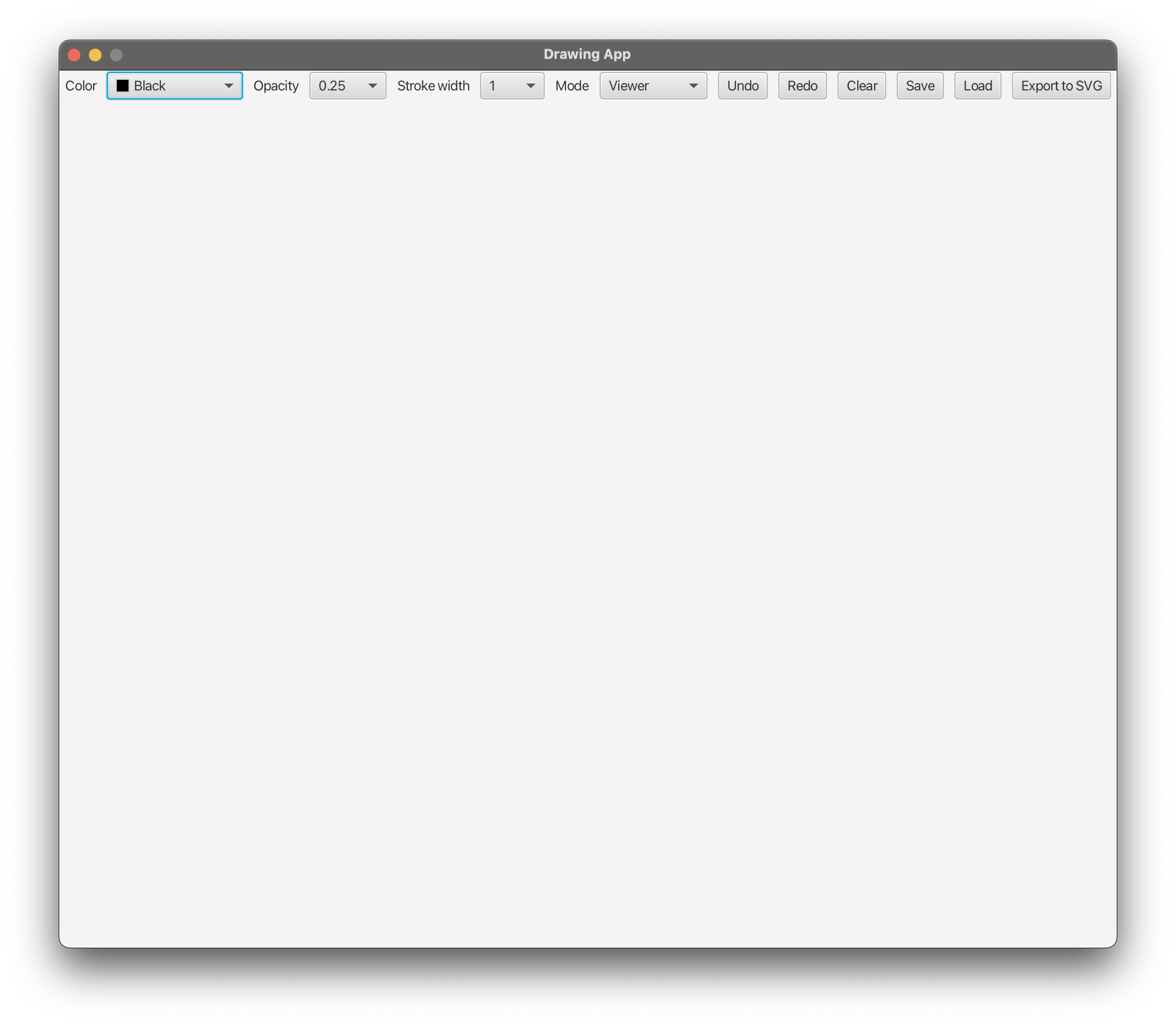

L’application à laquelle ont vous donne l’accès permet de dessiner des rectangles (l’interface prends déjà en compte la possibilité de tracer des cercles et des polygones, mais ces deux types de figures ne sont pas encore implémentées), de sauvegarder et charger des dessins avec un format .daff ainsi que d’exporter les dessins au format SVG. Les fonctionnalités de l’application dans l’ordre de leur apparition dans la barre de menu sont les suivantes :

Un sélecteur de couleur Color qui permet de choisir la couleur des figures créées ;
Un sélecteur d’opacité Opacity qui permet de choisir l’opacité comprise entre 0 et 1 de l’intérieur des figures créées, 0 correspondant à un intérieur totalement transparent alors que 1 correspond à un intérieur de la couleur de base.
Un sélecteur de taille de bord qui permet de choisir la largeur du trait délimitant les figures créées en pixels ;
Un sélecteur de mode permettant de choisir le mode d’édition du dessin parmi 6 modes possibles, les modes peuvent être changés via le menu ou en appuyant sur la première lettre du mode :
- Viewer : ne permet aucune édition et sert juste à visualiser la figure ;
- Rectangle : permet de créer des figures rectangulaires en faisant un clic gauche pour définir le premier coin et en relâchant le clic gauche pour définir le deuxième coin ;
- Circle (non-implémenté) : permet de créer des figures circulaires en faisant un clic gauche pour définir le centre et en relâchant le clic gauche pour définir un point sur le cercle ;
- Polygon (non-implémenté) : permet de créer des figures polygonales en faisant des clics gauches pour définir tous les points du polygone sauf le dernier et en faisant un clic droit pour définir le dernier point du polygone ;
- Move (non-implémenté) : permet de bouger des figures en faisant un clic gauche dessus, puis en bougeant la souris et finalement relâchant le clic gauche pour finaliser le déplacement ;
- Delete (non-implémenté) : permet de supprimer des figures en faisant un clic gauche dessus ;
- Update (non-implémenté) : permet de mettre à jour les paramètres (couleur, épaisseur de trait et transparence) des formes cliquées à partir des paramètres actuels du menu ;
Un bouton undo (non-implémenté) qui permet d’annuler la dernière modification effectuée (sauf undo et redo) par l’utilisateur ;
Un bouton redo (non-implémenté) qui permet d’annuler le dernier undo non encore annulé ;
Un bouton Clear qui permet d’enlever toutes les figures du dessin en cours ;
Un bouton Save qui ouvre une fenêtre permettant de sauvegarder le dessin en cours dans un fichier au format .daff ;
Un bouton Load qui une fenêtre permettant de charger un fichier .daff et de remplacer le dessin en cours par le contenu du fichier ;
Un bouton Export to SVG qui ouvre une fenêtre permettant d’exporter le dessin en cours dans un fichier au format .svg.

Tâches à effectuer

Réécriture classe `CanvasControllerContext`

Votre première tâche sera de réécrire la classe CanvasControllerContext du package fr.univ_amu.l3mi.drawing_app.controller.canvas afin d’utiliser le patron de conception state. Pour le moment, l’objectif sera seulement de réécrire le code pour qu’il se comporte de la même manière.

Le but sera de créer des classes correspondant aux trois états (pour le moment) possibles de l’interface :

ViewerMode : mode visualisation
RectangleEdition : mode édition rectangle avec un curseur en forme de croix qui permet de commencer la création d’un rectangle ;
RectangleEditionClicked : mode édition rectangle après un clic gauche de l’utilisateur qui affiche un rectangle entre la position du clic et le curseur de la souris et crée puis ajoute un rectangle au dessin lorsque l’utilisateur relâche le clic gauche.

Un état devra implémenter l’interface suivante :

public interface ContextState{
    void paint(CanvasControllerContext context, CanvasView view);
    void actionOnLeftMousePressed(CanvasControllerContext context, double x, double y);
    void actionOnLeftMouseReleased(CanvasControllerContext context, double x, double y);
    void actionOnRightMousePressed(CanvasControllerContext context, double x, double y);
    void actionOnRightMouseReleased(CanvasControllerContext context, double x, double y);
    void actionOnMouseMoved(CanvasControllerContext context, double x, double y);
}

La méthode paint correspond à l’affichage particulier de l’état (affichage de la croix sur le curseur de la souris pour RectangleEdition et affichage du rectangle en cours de construction pour RectangleEditionClicked). Les autres méthodes correspondent aux actions à effectuer lorsque l’événement correspondant de la souris survient. Pour le moment, vous n’avez rien à faire pour les méthodes actionOnRightMousePressed et actionOnRightMouseReleased car le bouton droit de la souris n’est pas encore utilisé.

Le but est d’obtenir le même comportement que le code initial avec l’architecture suivante (les méthodes de l’interface ContextState ne sont pas explicitement écrites dans les classes implémentant l’interface afin de ne pas surcharger le diagramme de classe) :

Initialement, l’attribut state de CanvasControllerContext contiendra une instance de ViewerMode.

Tâche 1 : Créez dans le répertoire src/main/java/fr/univ_amu/l3mi/drawing_app/controller/canvas l’interface ContextState et les classes ViewerMode, RectangleEdition et RectangleEditionClicked, et modifiez la classe CanvasControllerContext afin d’obtenir l’architecture décrite par le diagramme.

Ajout de l’édition des cercles

On souhaite pouvoir créer des cercles en plus des rectangles à l’aide d’une mode d’édition de cercle. Cette modification demande de faire plusieurs ajouts :

Ajouter une classe Circle dans le répertoire src/main/java/fr/univ_amu/l3mi/drawing_app/model similaire à la classe Rectangle mais permettant de représenter des cercles.
Ajouter des états (classes implémentant l’interface ContextState) permettant de gérer les états de l’interface pour les cercles.
Ajouter dans les visiteurs de Shape permettant l’écriture des fichiers des méthodes de visite pour les cercles.
Ajouter du code pour charger des cercles à partir d’un fichier.

Classe `Circle`

La première étape est de créer une classe Circle étendant la classe AbstractShape dans le répertoire src/main/java/fr/univ_amu/l3mi/drawing_app/model. Le but est d’avoir la classe Circle correspondant au diagramme suivant :

Pour le moment, mettez comme code de la méthode accept l’instruction suivante : return null.

Tâche 2 : Créez dans le répertoire src/main/java/fr/univ_amu/l3mi/drawing_app/model la classe Circle afin d’obtenir l’architecture décrite par le diagramme.

Classes `CircleEdition` et `CircleEditionClicked`

La deuxième étape est de rajouter des états afin d’avoir une interface utilisateur permettant d’éditer des cercles de manière similaire aux rectangles. Le mode Circle devra permettre de créer des cercles. Le mode de création des cercles sera similaire à celui des rectangles. Une croix devra être affichée avant le clic gauche. Lorsque l’utilisateur fait un clic gauche, il définit le centre du cercle et le point sur le cercle est défini lorsqu’il relâche le clic gauche créant ainsi le cercle. Un cercle est affiché tant que l’utilisateur ne relâche pas le clic gauche de manière similaire a ce qu’il se passe pour les rectangles. Pour dessiner les cercles, vous devez utiliser la méthode suivante de l’interface CanvasView :

  /**
     * Draws a circle on the canvas.
     *
     * @param center the center point of the circle.
     * @param radius the radius of the circle.
     * @param fillColor the color used to fill the circle.
     * @param strokeColor the color of the circle's border.
     * @param strokeWidth the thickness of the circle's border.
     */
    void drawCircle(Point2D center, double radius, Color fillColor, Color strokeColor, double strokeWidth);

Le but est d’obtenir le diagramme de classe suivant :

Tâche 3 : Créez dans le répertoire src/main/java/fr/univ_amu/l3mi/drawing_app/controller/canvas les classes CircleEdition et CircleEditionClicked afin d’obtenir l’architecture décrite par le diagramme.

Modification des `ShapeVisitor`

La prochaine étape est de modifier les visiteurs implémentant ShapeVisitor dans src/main/java/fr/univ_amu/l3mi/drawing_app/model afin d’obtenir le diagramme suivant :

Il faudra aussi modifier la méthode accept dans Circle afin qu’elle appelle la méthode visit(Circle c).

Pour la méthode String visit(Circle c) de ShapeFileWriterVisitor, vous devez renvoyer une chaîne de caractères commençant par "Circle" suivi des informations du cercle séparées par des espaces : x et y du centre, la valeur du rayon, les deux couleurs fill et stroke et la largeur du trait. Pour la méthode String visit(Circle c) de SVGExporterVisitor, vous renvoyer une chaîne de caractère correspondant à la balise <circle> du format SVG.

Tâche 4 : Rajoutez dans l’interface ShapeVisitor la méthode R visit(Circle c), rajoutez dans les classes ShapeFileWriterVisitor et SVGExporterVisitor la méthode String visit(Circle c) et modifiez la méthode accept de Circle afin qu’elle appelle visit(Circle c).

Modification de `NaiveShapeFileReader`

Il ne reste plus qu’à modifier la classe NaiveShapeFileReader dans le répertoire src/main/java/fr/univ_amu/l3mi/drawing_app/model/file afin de prendre en compte les cercles. Il vous faut modifier la méthode readShapes afin de faire un traitement spécifique pour les lignes commençant par "Circle". La création et le rajout du cercle sera à faire dans une méthode void readCircle(String[] tokens, ShapeContainer shapeContainer) similaire à readRectangle.

Tâche 5 : Modifiez la classe NaiveShapeFileReader afin de prendre en compte les cercles.

Ajout de l’édition de polygones

De manière similaire à ce que vous avez fait pour les cercles, vous allez rajouter du code pour permettre l’édition de polygone.

La première étape est de créer une classe Polygon correspondant au diagramme suivant :

Tâche 6 : Créez dans le répertoire src/main/java/fr/univ_amu/l3mi/drawing_app/model la classe Polygon étendant la classe AbstractShape (mettez return null comme code de la méthode accept de Polygon).

La deuxième étape est de rajouter des classes pour les états de l’interface pour la création de polygone. L’interface utilisateur sera la suivante : chaque clic gauche créera un point du polygone et un clic droit finira la création du polygone en définissant le dernier point. Une croix devra être affichée durant l’édition et le polygone en cours de construction devra aussi être affiché. Pour dessiner les polygones, vous devez utiliser la méthode suivante de l’interface CanvasView :

   /**
     * Draws a polygon on the canvas.
     *
     * @param points an array of points representing the vertices of the polygon.
     * @param fillColor the color used to fill the polygon.
     * @param strokeColor the color of the polygon's border.
     * @param strokeWidth the thickness of the polygon's border.
     */
    void drawPolygon(Point2D[] points, Color fillColor, Color strokeColor, double strokeWidth);

Le but est d’obtenir le diagramme de classe suivant :

Tâche 7 : Créez dans le répertoire src/main/java/fr/univ_amu/l3mi/drawing_app/controller/canvas les classes PolygonEdition et PolygonEditionClicked correspondant au diagramme ci-dessus.

La prochaine étape est de modifier les visiteurs implémentant ShapeVisitor dans src/main/java/fr/univ_amu/l3mi/drawing_app/model afin d’obtenir le diagramme suivant :

Il faudra aussi modifier la méthode accept dans Polygon afin qu’elle appelle la méthode visit(Polygon p).

Pour la méthode String visit(Polygon p) de ShapeFileWriterVisitor, vous devez renvoyer une chaîne de caractères commençant par "Polygon" suivi des informations du polygone séparées par des espaces : les coordonnées x et y des points du polygone, les deux couleurs fill et stroke et la largeur du trait. Pour la méthode String visit(Polygon p) de SVGExporterVisitor, vous renvoyer une chaîne de caractère correspondant à la balise <polygon> du format SVG.

Tâche 8 : Rajoutez dans l’interface ShapeVisitor la méthode R visit(Polygon p), rajoutez dans les classes ShapeFileWriterVisitor et SVGExporterVisitor la méthode String visit(Polygon p) et modifiez la méthode accept de Polygone afin qu’elle appelle visit(Polygon p).

Il ne reste plus qu’à modifier la classe NaiveShapeFileReader dans le répertoire src/main/java/fr/univ_amu/l3mi/drawing_app/model/file afin de prendre en compte les polygones. Il vous faut modifier la méthode readShapes afin de faire un traitement spécifique pour les lignes commençant par "Polygon". La création et le rajout du polygone sera à faire dans une méthode void readPolygon(String[] tokens, ShapeContainer shapeContainer) similaire à readRectangle.

Tâche 9 : Modifiez la classe NaiveShapeFileReader afin de prendre en compte les polygones.

Ajout du mode de suppression de formes

Le but de cette partie est de permettre la suppression de forme. Pour cela, il faut :

Rajoutez une méthode boolean contains(Point2D point) dans l’interface Shape ;
Implémentez la méthode public boolean contains(Point2D point) dans les classes Circle, Rectangle et Polygon afin qu’elle renvoie true si et seulement si point est à l’intérieur de la forme. On pourra utiliser la méthode contains de la classe javafx.scene.shape.Polygon pour implémenter contains de votre classe Polygon.
Ajoutez dans la classe ShapeContainer du package model une méthode public List<Shape> shapesContaining(Point2D point) renvoyant toutes les formes de l’attribut shapes qui contiennent point.
Ajoutez dans la classe ShapeContainer du package model une méthode public void remove(Shape shape) supprimant la forme shape du ShapeContainer.
Ajoutez dans la classe ShapeCanvasController du package controller.canvas les méthodes public List<Shape> shapesContaining(Point2D point) et public void remove(Shape shape) appelant les méthodes correspondante sur son attribut shapeContainer.
Ajoutez dans la classe ShapeCanvasControllerContext du package controller.canvas les méthodes public List<Shape> shapesContaining(Point2D point) et public void remove(Shape shape) appelant les méthodes correspondante sur son attribut shapeCanvasController.
Ajoutez une classe DeleteMode implémentant ContextState correspondant à un mode ou tout clic gauche supprime les formes contenant le point cliqué.
Modifiez la classe CanvasControllerContext afin d’utiliser la classe DeleteMode.

Tâche 10 : Effectuez les modifications décrites ci-dessus.

Ajout du mode de déplacement de formes

Le but de cette partie est de permettre le déplacement de forme. Pour cela, il faut :

Ajouter la méthode void translate(dx : double, dy : double) à l’interface Shape ;
Implémentez la méthode public void translate(dx : double, dy : double) dans la classe AbstractShape afin qu’elle modifie la forme en lui appliquant une translation de vecteur (dx, dy)\(~\);
Ajoutez deux classes MoveMode et MoveModeClicked implémentant ContextState correspondant à un mode ou tout clic gauche permettre à l’utilisateur de déplacer une forme en la faisant glisser avec la souris tant que le clic gauche est appuyé. Lorsque le clic gauche est relâché le déplacement est finalisé. L’affichage devra permettre de voir les formes se déplacer tant que le clic est maintenu.
Modifiez la classe CanvasControllerContext afin d’utiliser la classe MoveMode.

Tâche 11 : Effectuez les modifications décrites ci-dessus.

Réécriture lecture/écriture de fichiers

La lecture/écriture de fichier n’est pas très satisfaisante, car le format d’enregistrement de chaque forme est dans deux classes distinctes (ShapeFileWriterVisitor et NaiveShapeFileReader) ce qui demande donc de modifier les deux classes lorsqu’on souhaite faire un changement. Vous allez donc remédier à cela en créant des classes de sérialisation pour chaque classe de forme. On va tout d’abord créer une interface ShapeSerializer qui va nous permettre de regrouper, pour chaque type d’objet, son écriture (sérialisation) et sa lecture (désérialisation) dans une même classe.

L’interface ShapeSerializer<S extends Shape> est une interface paramétrée par un type S qui correspond au type de l’objet à sérialiser ou désérialiser. Cette interface contient les trois méthodes suivantes :

getCode : qui renvoie un identifiant de l’objet à sérialiser ou désérialiser, c’est-à-dire le nom de sa classe ("Circle", "Rectangle" ou "Polygon") ;
serialize : retourne une chaîne qui décrit l’objet à sérialiser ;
deserialize : reconstruit un objet à partir d’une chaîne de caractères qui le décrit (généralement une ligne du fichier qui a été produite par la méthode serialize).

Plus précisément, l’interface est la suivante :

public interface ShapeSerializer<S extends Shape> {
  String getCode();
  String serialize(S shape);
  S deserialize(String[] tokens);
}

Cette interface sera implémentée par les classes suivantes :

RectangleSerializer extends ShapeSerializer<Rectangle>
CircleSerializer extends ShapeSerializer<Circle>
PolygonSerializer extends ShapeSerializer<Polygon>

Chacune de ces classes utilisera le code écrit dans le visiteur ShapeFileWriterVisitor pour la méthode serialize et le code de la classe NaiveShapeFileReader pour la méthode deserialize.

Chacune des classes RectangleSerializer, CircleSerializer et PolygonSerializer devra implémenter le patron de conception singleton, c’est-à-dire avoir :

un constructeur privé (dans notre cas il n’aura pas de paramètres) ;
un attribut de classe (static) de type de la classe non instancié ;
une méthode de classe (static) getInstance() qui instancie l’attribut de la classe s’il est null et le renvoie dans tous les cas.

Tâche 12 : Créez dans le répertoire src/main/java/fr/univ_amu/l3mi/drawing_app/model/file l’interface ShapeSerializer et les classes RectangleSerializer, CircleSerializer et PolygonSerializer.

Il faut maintenant modifier les deux classes ShapeFileWriterVisitor et NaiveShapeFileReader afin d’utiliser les Serializer :

Pour ShapeFileWriterVisitor, il suffit d’utiliser le bon serializer pour implémenter chaque méthode visit ;
Pour NaiveShapeFileReader, il faut construire un HashMap associant chaque serializer à son code (le nom de la classe du serializer) dans le code du constructeur et utiliser ce HashMap dans readShapes afin d’obtenir le serializer correspondant au premier mot de la ligne lorsqu’on lit une ligne correspondant à une forme. Vous renommerez la classe NaiveShapeFileReader en SerializerShapeFileReader afin d’obtenir une classe correspondant au diagramme suivant :

Tâche 13 : Modifiez les deux classes ShapeFileWriterVisitor et NaiveShapeFileReader afin d’utiliser les Serializer en suivant les consignes ci-dessus.

Fonctionnalités undo et redo

On cherche à rajouter un undo et redo permettant d’annuler et de rétablir des opérations sur les formes : créations, suppressions et déplacement. Pour cela, on va utiliser le patron de conception command. La première étape sera donc de modéliser les actions de l’utilisateur via des classes implémentant une même interface ShapesCommand. On aura donc les classes décrites dans le diagramme suivant :

Tâche 14 : Créez dans le répertoire src/main/java/fr/univ_amu/l3mi/drawing_app/controller/canvas l’interface ShapeCommand et les classes MoveShapesCommand, AddShapeCommand et DeleteShapesCommand correspondant au diagramme ci-dessus.

Maintenant, il ne reste plus qu’à modifier la classe CanvasControllerContext et les classes implémentant ContextState pour qu’elles utilisent les commandes selon le diagramme ci-dessous :

Tâche 15 : Modifiez la classe CanvasControllerContext ainsi que toutes les classes implémentant l’interface ContextState (RectangleEditionClicked, CircleEditionClicked, PolygonEditionClicked, DeletionMode et MoveMode) afin qu’elles utilisent les classes DeleteShapesCommand, AddShapeCommand et MoveShapesCommand.

Fonctionnalités supplémentaires

Une fois que vous avez terminé toutes les tâches précédentes, vous pouvez travailler sur les nouvelles fonctionnalités suivantes. Pour rajouter un mode, il vous faut ajouter une valeur à l’enum Mode dans le répertoire src/main/java/fr/univ_amu/l3mi/drawing_app/controller/canvas et modifier la méthode switchToMode de la classe CanvasControllerContext. Pour rajouter un bouton, il vous faut modifier les classes DrawingApp (en rajoutant un bouton dans la liste) et modifier la méthode void buttonActionOnClick(String buttonId) de la classe DrawingAppController.

Les fonctionnalités possibles sont :

L’ajout d’un mode Update qui mettrait à jour les formes sur lesquelles on clique en changeant leurs attributs de couleurs et d’épaisseur de trait pour leur donner les valeurs courante dans la barre de menu ;
L’ajout d’un mode Rotate qui permettrait d’appliquer des rotations sur les figures, le clic gauche permet de sélectionner les figures, un premier clic droit définit le centre de la rotation et le bouton droit est ensuite utilisé pour définir un angle en le laissant appuyé pour faire tourner les figures ;
L’ajout d’un mode d’édition de forme qui permettrait de bouger les points des formes déjà dessinées ;
L’ajout de l’édition de texte : cela demande de modifier CanvasView, JavaFXDrawingAppView et DrawingCanvasView afin de rajouter une méthode permettant d’écrire du texte.
L’ajout d’un export en format bitmap comme PPM. Cela demande de calculer les couleurs en appliquant les transparences. Pour cela on peut utiliser la formule suivante qui permet de calculer la couleur résultat \(o\) issue d’une couleur \(c\) de transparence \(\alpha\) sur une couleur de fond \(b\) : \(o = b\times(1-\alpha) + c\times \alpha\)
Toutes autres fonctionnalités que l’enseignant en charge valide.
