Cours de Programmation 2



Labyrinthe

Nous allons nous intéresser à la génération de labyrinthes à l’aide d’algorithmes simples randomisés. Dans ce projet, il s’agit de générer des labyrinthes à partir d’une grille rectangulaire. Chaque cellule case de la grille est initialement séparée de chacune ses voisines par un mur :

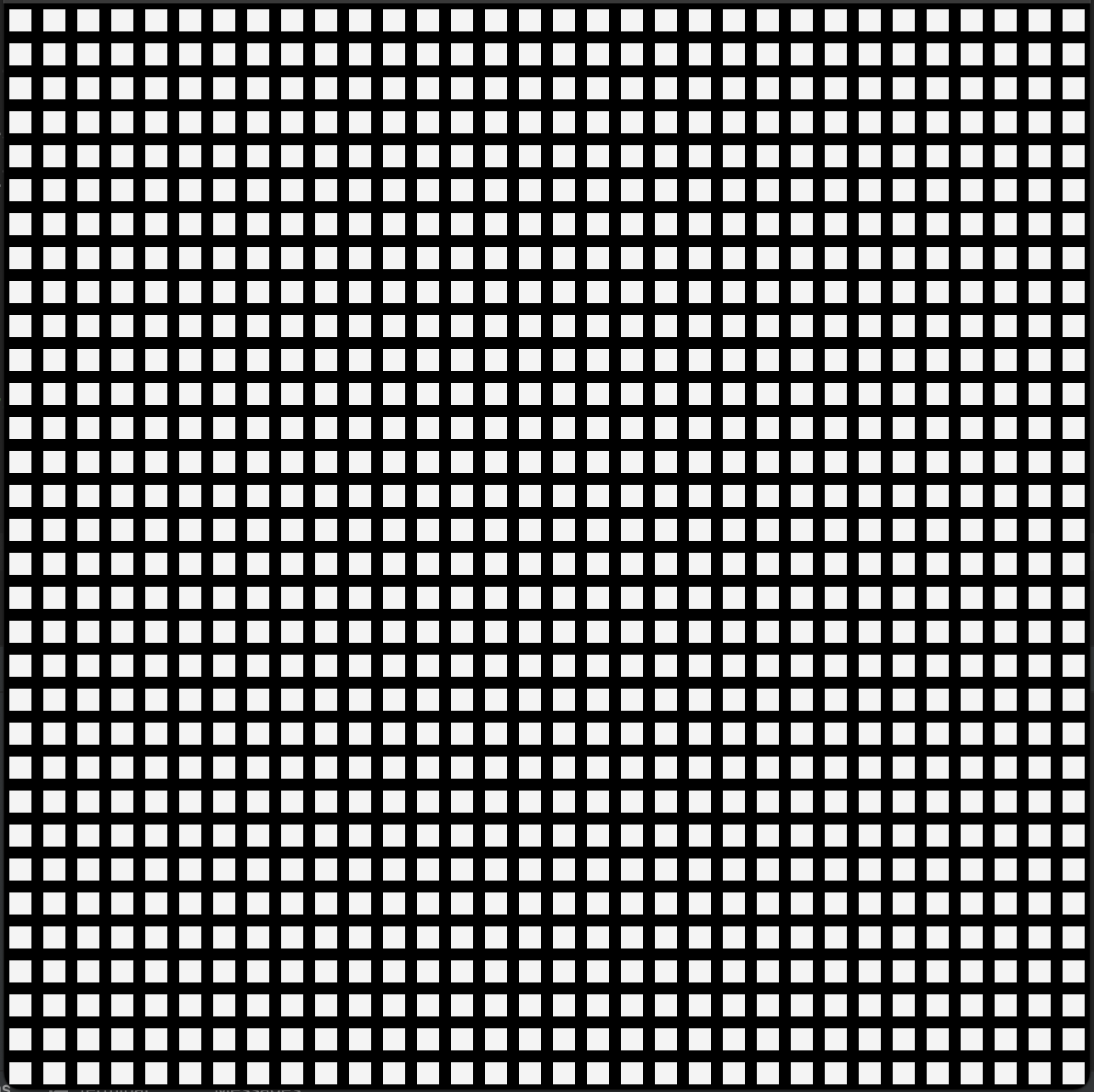

Une grille complète

Au cours de la génération, des murs sont supprimés de façon à obtenir des chemins entre cases de la grille :

Génération en cours, des chemins apparaissent

Un labyrinthe est dit parfait s’il est complètement connecté, c’est-à-dire si il existe un chemin entre n’importe quelle paire de cases. Dans l’ exemple ci-dessous, il s’agit d’un labyrinthe imparfait : la zone centrale est isolée du reste des cases.

Un labyrinthe imparfait

Ce second exemple présente par contre un labyrinthe parfait.

Un labyrinthe parfait

Nous allons dans la suite implémenter des générateurs de labyrinthes parfaits.

Principe

La génération de labyrinthes se déroule par étapes (step). Initialement, la grille est complètement murée : chaque case est séparée de ses voisine par un mur. À chaque étape, une ou plusieurs paires de cases voisines sont connectées en supprimant le mur qui les sépare. Des étapes sont effectuées jusqu`à ce que toutes les cases soient connectées. Ainsi, les algorithmes de génération doivent répondre à deux objectifs apparemment contradictoires :

  • Connections de toutes les cases. Ceci peut se faire très simplement en supprimant tous les murs ;
  • Difficulté du labyrinthe. Le labyrinthe obtenu ne doit pas être trop simple à résoudre. On supposera que le point de départ est la case dans le coin supérieur gauche, et le point de sortie la case dans le coin inférieur droit.

Interfaces et classes fournies

Nous vous fournissons des classes qui permettent de manipuler la grille, ses cases ainsi que les murs. Certaines classes vous sont familières puisque issues du TP sur les tuiles de Wang.

Grille : Interface Grid et implémentation ArrayGrid

Une grille est représentée par une instance d’une classe implémentant l’interface Grid. La classe ArrayGrid, qui est fournie, implémente le type Grid et représente une grille rectangulaire. On accède aux dimensions de la grille via les méthodes getNumberOfRows() et getNumberOfColumns().

Cases de la grille : Interface Square et implémentation MapSquare

Les cases de la grille sont représentées par des instances de classes implémentant l’interface Square. Une implémentation MapSquare est fournie. Un case est repérée par son index de colonne columnIndex et son index de ligne rowIndex.

  • La méthode getSquare(int columnIndex, int rowIndex) du type Grid retourne un objet de type Square qui représente la case situées à la colonne columnIndex et à la ligne rowIndex.
  • A partir de d’un objet de type Square, il est possible d’accéder directement à ses voisins via la méthode getNeighbor(CardinalDirection direction). CardinalDirection est un Enum dont les valeurs sont NORTH, EAST, SOUTH et WEST. Ainsi, si l’objet square représente la case de coordonnées (columnIndex,rowIndex), square.getNeighbor(NORTH) retourne l’objet de type Square qui correspond à la case de coordonnées (columnIndex,rowIndex-1). Si square est placé sur un bord, il possède quand même un voisin, de type EmptySquare dans la direction de ce bord, ceci afin de faciliter la gestion de ces cas limites. Par exemple, si square est placé sur la dernière colonne, un appel à square.getNeighbor(EAST) retournera une instance d’ EmptySquare.
  • Le constructeur de la classe ArrayGrid prend en charge la création et le placement d’une instance de MapSquare sur chacune des cases de la grille. Il s’assure aussi que les voisins sont cohérents : si square1 et square2 sont côte à côte sur une même ligne, square1.getNeighbor(EAST) retourne square2 et inversement square2.getNeighbor(WEST) retourne square1.

Murs entre cases : Classe Wall et Enum WallType

Un mur (ou l’absence de mur) entre deux murs est modélisé par la classe Wall. Chaque case possède 4 murs, un dans chaque direction cardinale NORTH, EAST, SOUTH et WEST. Pour représenter cela, chaque instance de MapSquare possède quatre instances de Wall, une pour chaque direction.

  • Les instances sont partagées avec les cases des directions correspondantes. Ceci signifie que si par exemple square1 et square2 sont l’un à coté de l’autre sur la même ligne avec square1 à l’est de square2, square1 et square2 ont la même instance de Wall dans les directions EAST et WEST respectivement. Soit wall cette instance commune. Toute modification de wall par square1 sera donc immédiatement visible par square2.

  • Un objet wall, instance de Wall peut avoir différents états, qui sont définis dans l’enum WallType. Cette énumérations a 3 valeurs possibles : EMPTY, BREAKABLE et UNBREAKBLE.

    • Un mur est présent si il est BREAKABLE ou UNBREAKBLE.
    • EMPTYcorrespond à un mur absent, qui a donc été supprimé.
    • Un mur UNBREAKABLE ne doit pas être supprimé. A l’initialisation de la grille, les murs sur les bords sont dans l’état UNBREAKLE.

Les méthodes suivantes permettent de manipuler les murs et leur état :

  • setWallType(WallType wallType, CardinalDirection direction) dans la classe MapSquare: change l’état du mur du coté direction à wallType ;
  • WallType getWallType(CardinalDirection direction) dans la classe MapSquare retourne l’état du mur du coté direction.
  • Les méthodes getWallType() et setWallType(WallType wallType) de la classe Wall qui permettent d’obtenir et de modifier l’état d’une instance de Wall
  • Les méthodes isModifiable()et isEmpty() qui permettent de déterminer si une instance de WallType est modifiable (i.e., dont la valeur est BREAKABLE ou EMPTY) ou vide (i.e., dont la valeur est EMPTY).

Ainsi, si l’on veut supprimer le mur entre deux cases, par exemple les cases (4,2) et (5,2) (4 et 5 ième colonne, 2ième ligne) il faut :

  1. récupérer la case aux coordonnées (5,2) (méthode getSquare()) ;
  2. obtenir l’état du mur dans la bonne direction, ici EAST (méthode getWallType()) ;
  3. s’assure que le mur est bien modifiable (méthode isModifiable()) ;
  4. enfin, changer l’état du mur à EMPTY (méthode setWallType()).

Puisque les cases aux coordonnées (4,2) et (5,2) partagent la même instance de Wall pour les cotés EAST et WEST respectivement, il n’est donc pas nécessaire de modifier l’instance de Wall de la case (5,2) du coté WEST. On peut bien sûr partir de la case (5,2) en remplaçant EAST par WEST. Encore une fois, supprimer un mur ne consiste pas à supprimer l’instance de Wall correspondante mais à positionner l’attribut WallType de cette instance à EMPTY.

Tâches à accomplir

Vous allez écrire plusieurs implémentations de l’interface MazeGenerator. Cette interface contient les méthodes suivantes :

  • setGrid(Grid grid), qui prend en paramètre l’instance de Grid sur laquelle le labyrinthe est généré. Cette instance est supposée correctement initialisée : les cases (instances de MapSquare) et les murs (instances de Wall) ont été crées et correctement initialisées. En particulier, les murs sur les bords sont de type WallType.UNBREAKABLE et les murs internes, WallType.BREAKABLE.
  • nextStep(), qui effectue une étape de l’algorithme de génération.
  • hasNextStep(), qui indique si l’algorithme de génération a terminé.

Pour démarrer

TODO

forker blaabla gitlab/github classroom

Tâche 1: Classe EmptyMazeGenerator

Il s’agit de générer un labyrinthe vide, c’est-à-dire dans lequel tous les murs, à l’exception de ceux des bords, ont été enlevés. La méthode nextStep() enlèvera les murs restant d’une nouvelle case, en mettant leur type à WallType.EMPTY. On fera attention à ne pas modifier les murs externes, dont le type est WallType.UNBREAKABLE. La méthode nextStep() retournera true une fois l’ensemble des murs internes supprimés, et false sinon.

Notez que l’interface Grid étend l’interface Iterable<Square>. Vous pouvez donc parcourir les cases de la grille à l’aide d’un itérateur. La méthode setGrid(Grid grid) initialisera un attribut de type Grid avec la grille passée en paramètre. Elle créera aussi un itérateur de type Iterator<Square> qui sera utilisé par nextStep()et hasNextStep().

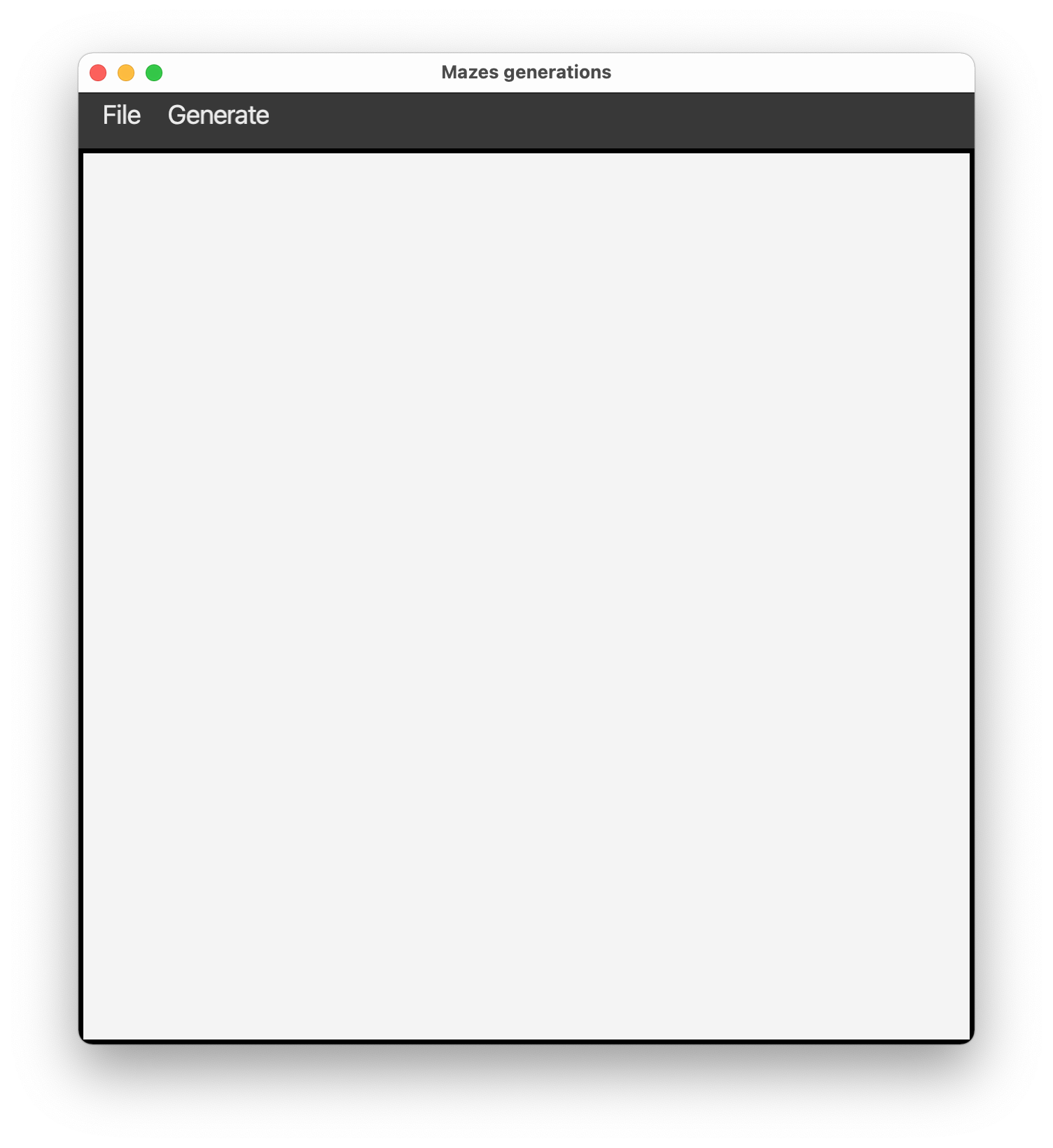

Testez votre code en lançant l’application (Gradle -> Tasks -> application -> run), puis générer un labyrinthe vide (Generate -> empty). Vous devriez obtenir l’affichage suivant :

Un labyrinthe issu d’un arbre binaire aléatoire

Tâche 2: Classe BinaryMazeGenerator

Un algorithme générant des labyrinthes plus intéressant procède de la manière suivante : Pour chaque case de la grille, sélectionner aléatoirement une direction parmi {EAST, SOUTH} et supprimer le mur sur le coté correspondant à la direction sélectionnée, si ce mur est modifiable.

Compléter le code de la classe BinaryMazeGenerator qui met en oeuvre cet algorithme. Le constructeur prendra en paramètre un objet random, instance de la classe Random qui servira pour la sélection aléatoire. Pour sélectionner un élément d’un tableau ou d’une liste de façon aléatoire, on pourra utiliser les méthodes static de la classe util.RamdomUtil qui est fournie.

Testez votre code en lançant l’application (Gradle -> Tasks -> application -> run), puis générer un labyrinthe (Generate -> from random binary tree). Vous devriez un affichage similaire à l’image suivante :

Un labyrinthe issu d’un arbre binaire aléatoire

Tâche 3: Classe RandomWalkGenerator

L’un des inconvénient de l’algorithme précédent est que les labyrinthes générés contiennent des couloirs qui courent le long des bords est et sud, ce qui en facilite grandement leur résolution. Nous allons remédier à cela en effectuant des marches aléatoires.

Dans une marche aléatoire, une case est initialement choisie au hasard dans la grille. A chaque étape, une case voisine de la case courante est sélectionnée au hasard. Cette voisine devient la nouvelle case courante. Si on laisse ce processus se dérouler suffisamment longtemps, toutes les cases de la grilles seront visitées.

Pour générer un labyrinthe, on effectue les actions suivantes à chaque étape de la marche aléatoire :

  • Si la case sélectionnée n’a pas été encore visitée (c’est la première fois que la marche passe par cette case), alors supprimer le mur entre la case courante et la case sélectionnée.
  • Sinon, on ne modifie pas les murs de la grille.

L’algorithme s’arrête quand toutes les cases ont été visitées. Au cours de la marche, il faut faire attention à ne pas sortir des cases de la grille. On pourra pour cela faire appel aux méthodes publiques de la classe SelectDirection. Il faut aussi se rappeler des cases déjà visitées par la marche. Vous utiliserez pour cela une instance de la classe Marker qui est fournie, ainsi que l’énunmération MarkType.

Implémentez la classe RandomWalkGenerator. Votre classe aura les attributs suivants, ainsi que peut-être d’autres que vous déterminerez :

  • marker de type Marker<Square,Marktype>
  • random de type Random, initialisé par le constructeur.

Testez votre code en lançant l’application (Gradle -> Tasks -> application -> run), puis générer un labyrinthe (Generate -> from random walk). Vous devriez obtenir des affichages du labyrinthe en formation similaire à l’image suivante :

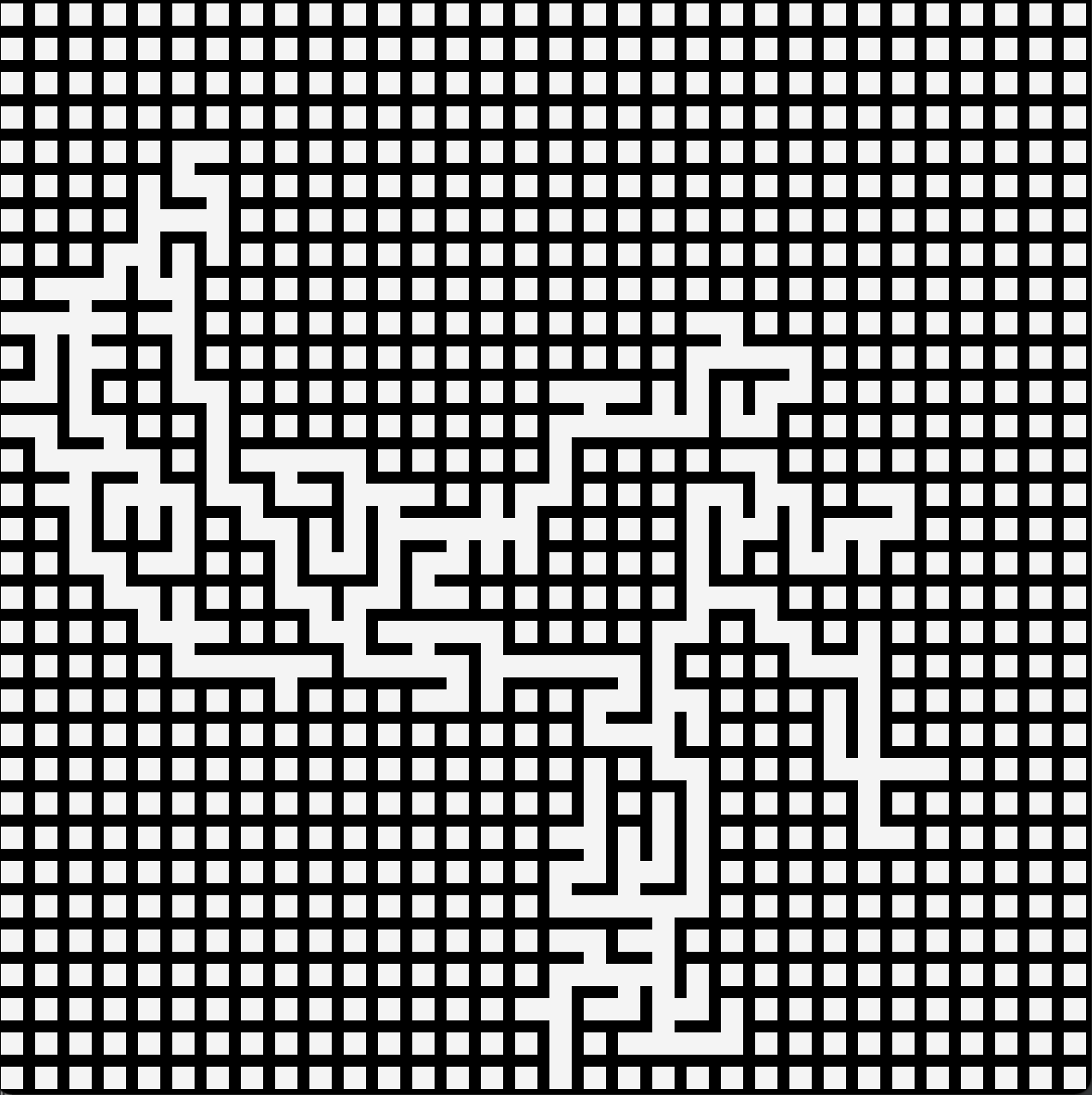

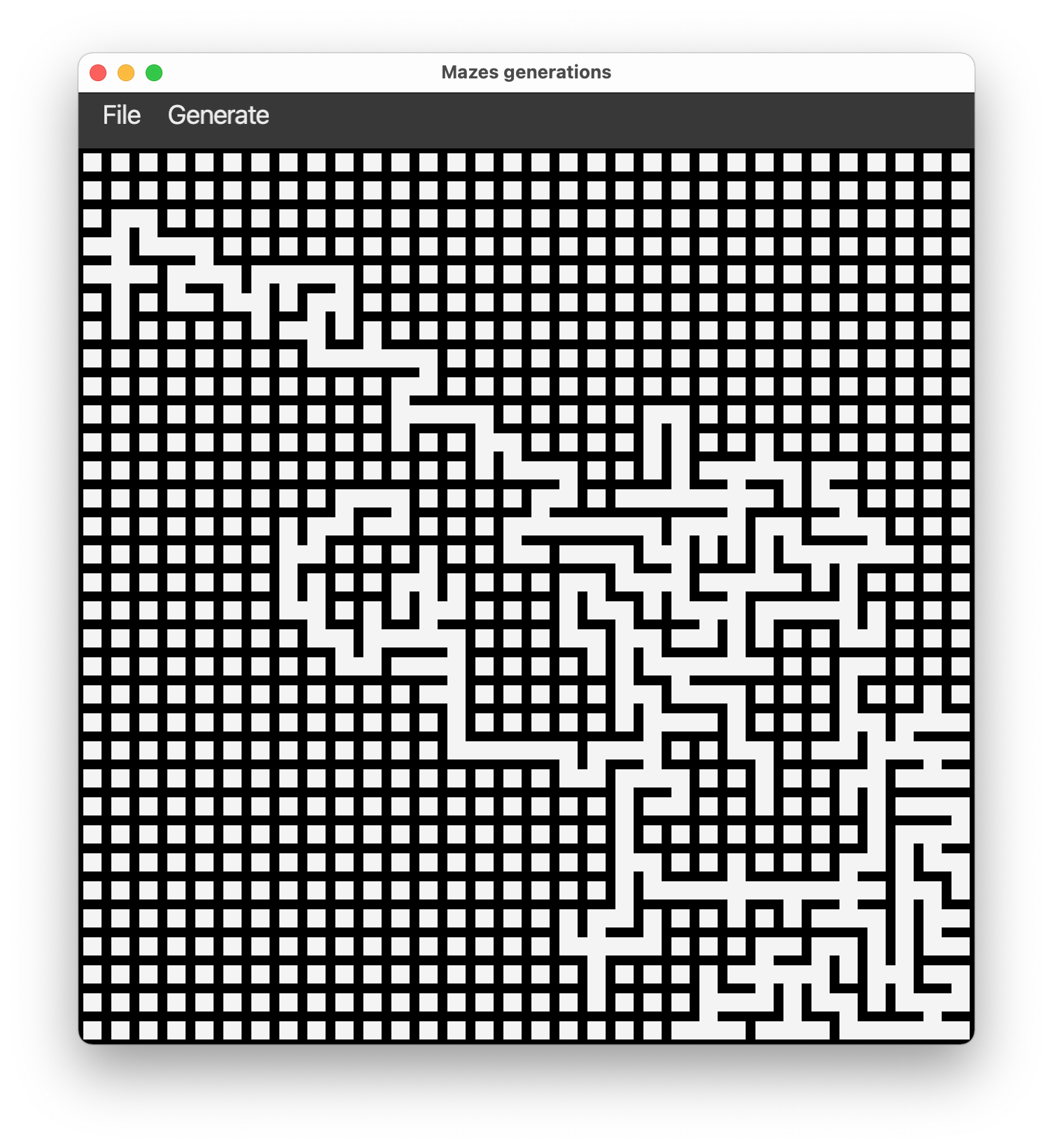

Marche aléatoire en cours

Tâche 4: Classe DFSMazeGenerator

L’inconvénient de la méthode précédente est son long temps de terminaison. Un grand nombre d’étapes peut-être nécessaire avant de passer sur une case qui n’a pas encore été visitée. Pour pallier à cela, nous allons mettre en oeuvre une autre stratégie fondée sur un parcours en profondeur. Les principaux éléments sont les suivants :

  • Comme pour la marche aléatoire, les cases visitées sont marquées (à l’aide d’une instance de Marker<Square,MarkType>)
  • De plus, chaque case lorsqu’elle est visitée pour la première fois est placée dans une pile. Cette structure de données va permettre de retrouver plus facilement les cases non visitées voisines de cases déjà visitées.

L’algorithme procède ainsi :

  • Initialement, une case est choisie (par exemple celle dans le coin supérieur gauche). Elle est marquée comme visitée et placée dans la pile.

  • A chaque étape, la case au sommet de la pile est dépilée. Chacune de ses voisines est examinée dans un ordre aléatoire.

    • Si elle n’a pas été visitée, le mur entre cette voisine et la case dépilée est supprimé, la voisine est marquée comme visitée et ajoutée à la pile.
    • Sinon elle est ignorée.

L’algorithme se termine quand la pile est vide.

Mettre en oeuvre cet algorithme dans la classe DFSMazeGenerator. Le constructeur prendra en paramètre un objet random de type Random. Les structures de données nécessaires seront (ré)initialisées dans la méthode setGrid(Grid grid). On pourra utiliser le type java.util.Stack<E>. La méthode java.util.Collections.shuffle(List<?> list, Random random) permet d’ordonner aléatoirement les éléments d’une liste. On fera attention à la gestion des bords.

Testez votre code en lançant l’application (Gradle -> Tasks -> application -> run), puis générer un labyrinthe (Generate -> from random DFS). Vous devriez obtenir un affichage similaire à l’image suivante :

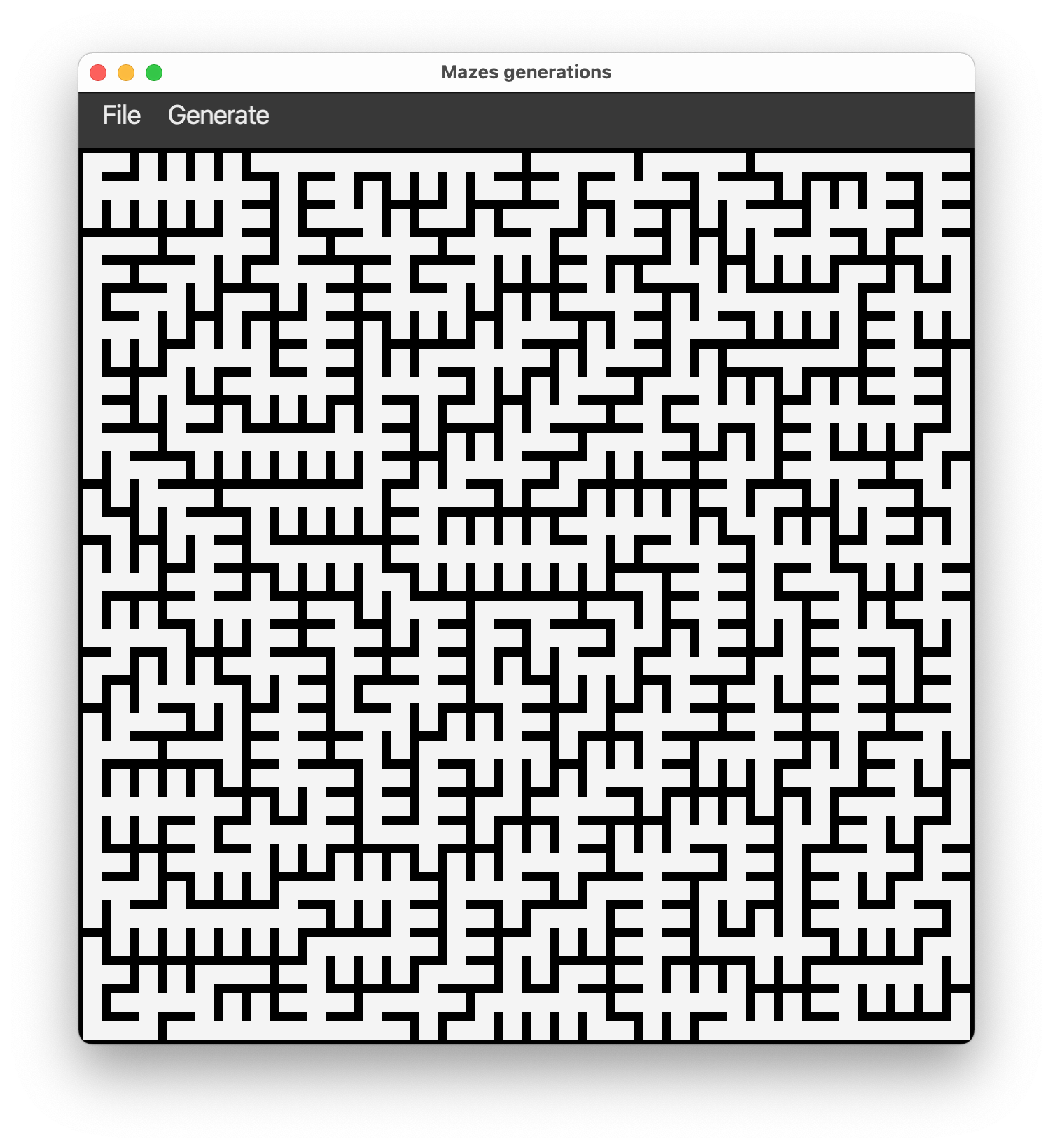

Parcours en profondeur aléatoire

Tâche 5: Classe PrimMazeGenerator

Le point commun des trois méthodes précédentes est de supprimer des murs entre cases visitées et cases non visitées. Dans cette nouvelle approche, on va marquer les cases comme visitées ou non-visitée.

  • A chaque étape, une case non-visitée est sélectionnée au hasard. Ensuite, l’une des ses voisines marquée visitée est sélectionnée au hasard et le mur les séparant est supprimé. La case devient visitée et ses voisines, si elles ne sont pas marquées, deviennent non-visistées.
  • Initialement, une case est choisie aléatoirement et marquée visitée. Ses voisines sont marquées non-visitées.
  • L’algorithme se termine lorsque toutes les cases sont visitées.

Implémenter cette stratégie dans la classe PrimMazeGenerator. Vous ferez attention à la gestion des bords. Vous utiliserez une instance de type Marker pour marquer les cases, ainsi que des méthodes des classes RandomUtil et SelectDirection.

Testez votre code en lançant l’application (Gradle -> Tasks -> application -> run), puis générer un labyrinthe (Generate -> from random Prim's algorithm). Vous devriez obtenir des affichages du labyrinthe en formation similaire à l’image suivante :

Prim randomisé en cours

Tâches avancées

Tâche 6: Export

Réaliser l’export de labyrinthe au format .maz :

  • Un labyrinthe est décrit lignes par lignes, chaque ligne représentant une ligne complète de murs horizontaux ou verticaux.
  • Les lignes de murs horizontaux alternent avec les lignes de murs verticaux.
  • un mur horizontal est décrit par --- si il est plein et (3 espaces) s’il est vide. Les murs horizontaux sont séparés par o (o minuscule)
  • un mur vertical est décrit par | s’il est plein, (1 espace) s’il est vide. Les murs verticaux sont séparés par (3 espaces).

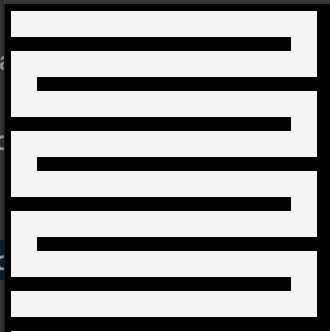

Des exemples (snake.maz, snail.maz, unperfect.maz) sont fournis ans le répertoire app/ du projet. Vous pouvez les ouvrir avec n’importe quel éditeur, y compris avec IntelliJ.

Compléter la classe MatrixOfWallsWriter qui implémente l’interface Iterable<String>. Chaque appel à next() renverra sous forme de chaîne de caractères une ligne complète de murs soit horizontaux, soit verticaux. Ces lignes ne devront pas se terminer par un retour à la ligne \n. Vous pourrez utiliser les méthodes statiques de la classe util.WriteUtil qui est fournie.

Testez votre code en lançant l’application (Gradle -> Tasks -> application -> run), puis générer un labyrinthe (File -> Export). Vous pouvez ensuite afficher le labyrinthe exporté (File -> Open) ou ouvrir le fichier .maz généré dans un éditeur.

Tâche 7: Classe SpanningTreeMazeGenerator

Dans cette tâche, nous adoptons la stratégie suivante : Nous maintenons sous forme d’arbres les cases qui sont connectées entre elles. Deux cases sont connectées s’il existe un chemin entre elles qui ne traverse que des murs vides.

  • Initialement, il y a autant d’arbres que de cases. La grille étant en effet initialement complètement murée, il n’existe pas de paires de cases connectées. Chacun des murs internes est marqué non-visité
  • A chaque étape, un nouveau mur non-visité est choisi au hasard. Les cases qu’il sépare sont examinées. Si elles sont déjà connectées entre elles, le mur est laissé tel quel. Sinon, le mur est supprimé. Dans tout les cas, le mur est marqué visité.
  • L’algorithme s’arrête lorsque l’ensemble des cases est connecté.

Tâche 7.1: Classe interne Node

Comme indiquer ci-dessus, on va utiliser des arbres pour représenter des ensembles de cases connectées. Créer une classe interne statique Node qui a pour attributs :

  • parent, de type Node
  • hasParent de type boolean
  • square de type Square

Cette classe a aussi un constructer qui prend un paramètre de type Square et les méthodes évidentes getParent(), setParent(), hasParent() et getSquare().

Tâche 7.2: Union/find

Pour savoir si deux cases sont connectées, on va déterminer si les instances de Node qui les contiennent ont la même racine. Ajouter une méthode Node findRoot() qui retourne la racine de l’arbre contenant this.

Enfin, la suppression d’un mur va entraîner la connection de cases d’arbres disjoints. Pour refléter cela, ces arbres doivent être fusionnés. Ajouter une méthode statique union(Node rootA, Node rootB) qui ne renvoie rien et positionne le parent de rootB à rootA. Écrire des tests et tester !

Tâche 7.3: Terminer le code de la classe SpanningTreeMazeGenerator

Pour terminer, implémenter l’algorithme de génération dans la classe SpanningTreeMazeGenerator. Utiliser une instance de Marker pour marquer les murs internes, qui peuvent être récupérées au moyen de la méthode getInternalWalls() de la classe Grid. Les cases qu’un mur sépare peuvent être accédées au moyen de la méthode getExtremities()de la classe Wall.

Vous aurez aussi probablement besoin de pouvoir retrouver à partir d’un objet square, instance de Square, l’instance de Node qui le contient. Ceci peut se faire à l’aide d’un dictionnaire de type Map<Square,Node>.

Testez votre code en lançant l’application (Gradle -> Tasks -> application -> run), puis générer un labyrinthe (Generate -> from spanning tree). Vous devriez obtenir des affichages du labyrinthe en formation similaire à l’image suivante :

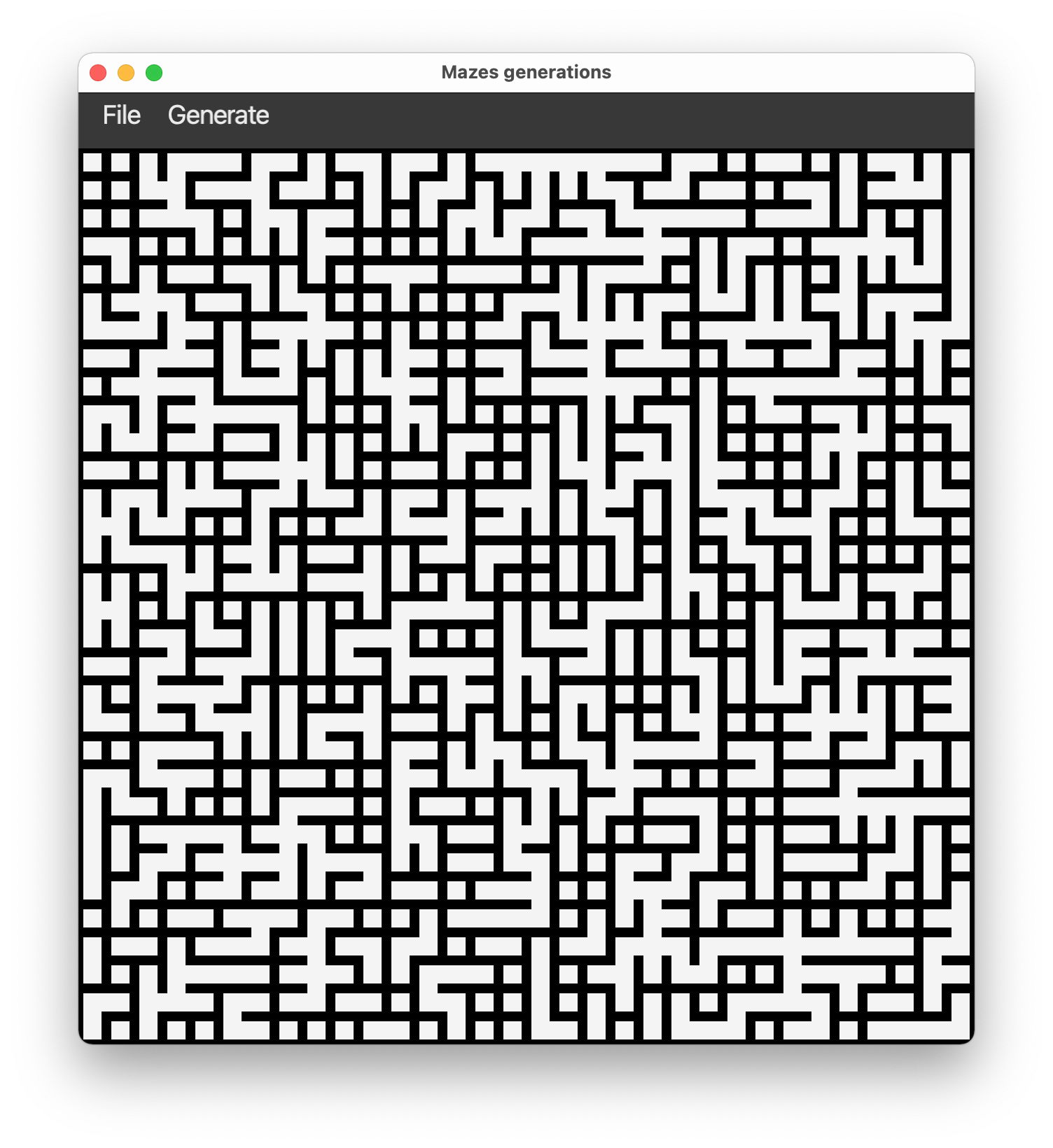

Spanning tree construction en cours

Le résultat final devrait être similaire à l’image suivante :

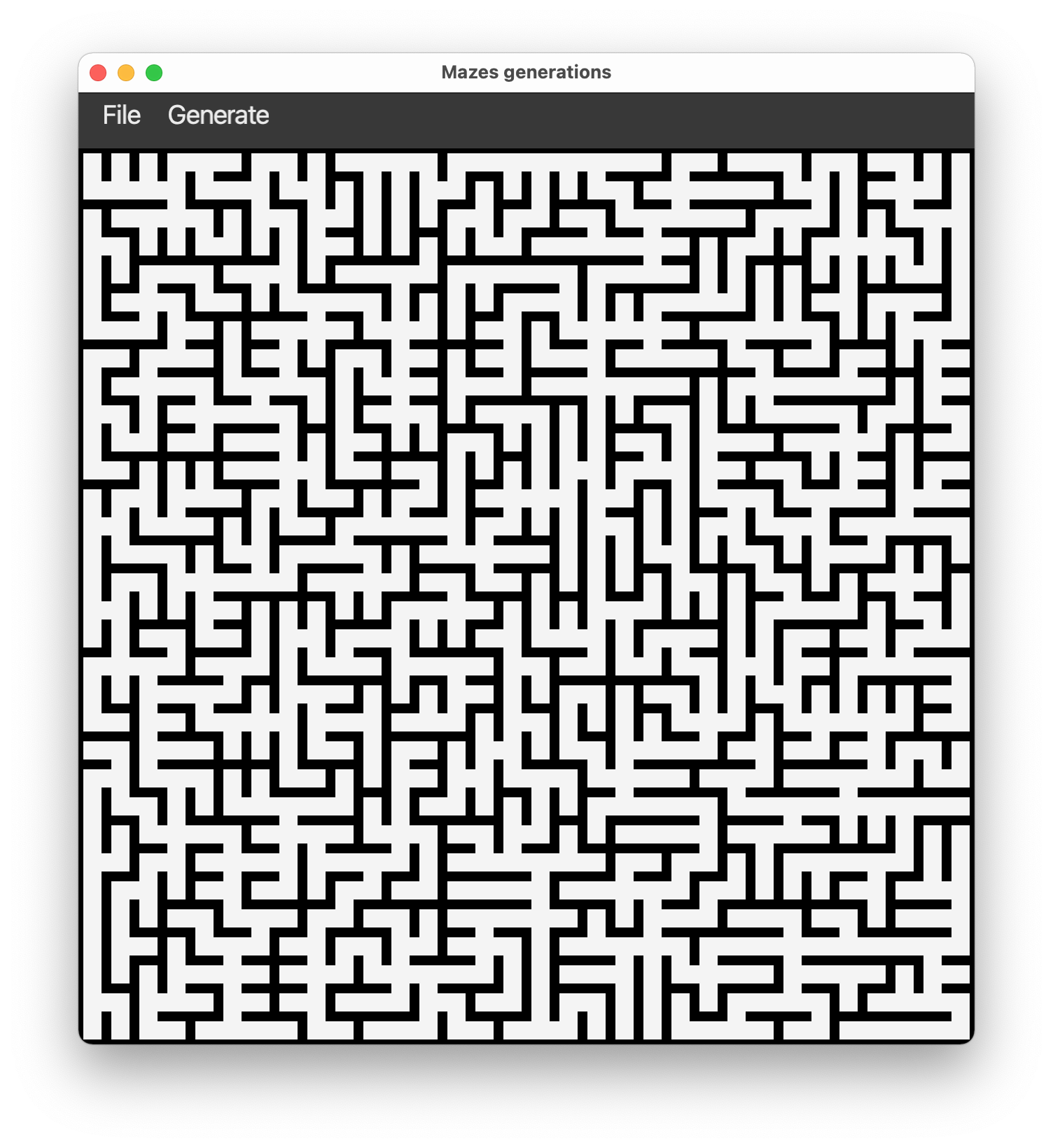

Labyrinthe final

Tâche 8: Classe RandomDivisionMazeGenerator

Un dernière stratégie consiste à récursivement divisé des zones vides de la grille au moyen d’une série de murs verticaux ou horizontaux, en laissant une porte entre les zones nouvellement créées.

On appellera chambre une partie rectangulaire de la grille dépourvue de murs internes. Initialement, on démarre d’une grille dans laquelle tous les murs internes ont été supprimés (les murs des bords sont conservés). Il n’y a donc qu’une seule chambre :

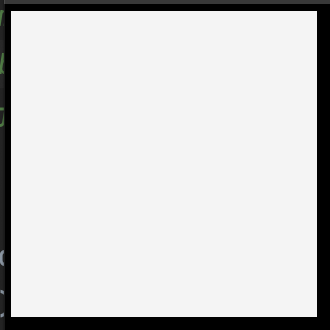

Random division : initialement

Ensuite, une colonne est choisie au hasard et des murs verticaux sont construits le long de cette colonne. Un mur (choisi au hasard) de cette colonne est alors supprimé de façon à ce que les deux chambres nouvellement créées soient connectées :

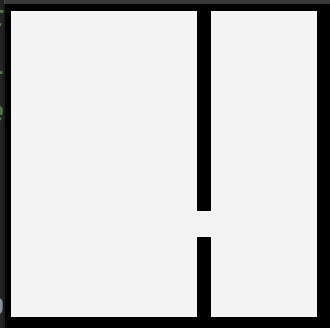

Random division : première étape

La procédure est appliquée récursivement sur les deux nouvelles chambres, ici d’abord la chambre de gauche, puis sur celle de droite.
Elles sont divisés par des murs cette fois horizontaux, toujours en laissant un passage de façon à assurer que l’ensemble des chambres soient connectées :

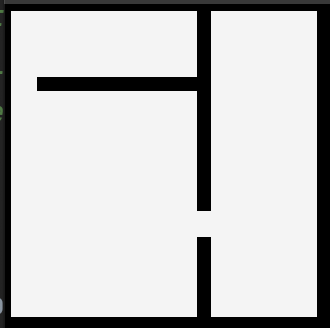

Random division : récursion

Lorsqu’une chambre n’a qu’une ligne ou qu’une colonne, elle n’est pas divisée et la récursion s’arrête.

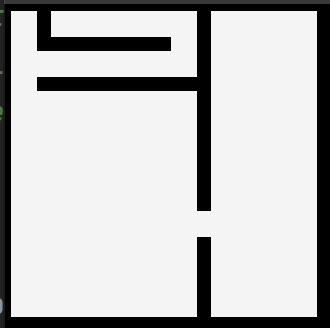

Random division : arrêt

Vous pouvez visualiser une exécution complète de cet algorithme sur une grille plus grande ici.

A faire : Implémenter l’algorithme de division aléatoire dans la classe RandomDivisionMazeGenerator. Voici quelques indications :

  • Vous pouvez implémentez une classe interne Room qui représentant une chambre vide à diviser. Cette classe aura des attributs qui décrivent la chambre, comme par exemple les coordonnées de la case dans son coin supérieur gauche, son nombre de colonnes et son nombre de lignes. D’autres attributs seront peut-être nécessaire.
  • Pour simuler les appels récursifs, la méthode nextStep() pourra placer les chambres nouvellement créées et donc à diviser ultérieurement dans une pile
  • L’algorithme terminera donc lorsque cette pile est vide.

Testez votre code en lançant l’application (Gradle -> Tasks -> application -> run), puis générer un labyrinthe (Generate -> from random division). Vous devriez obtenir des affichages du labyrinthe en formation similaire à l’image suivante :

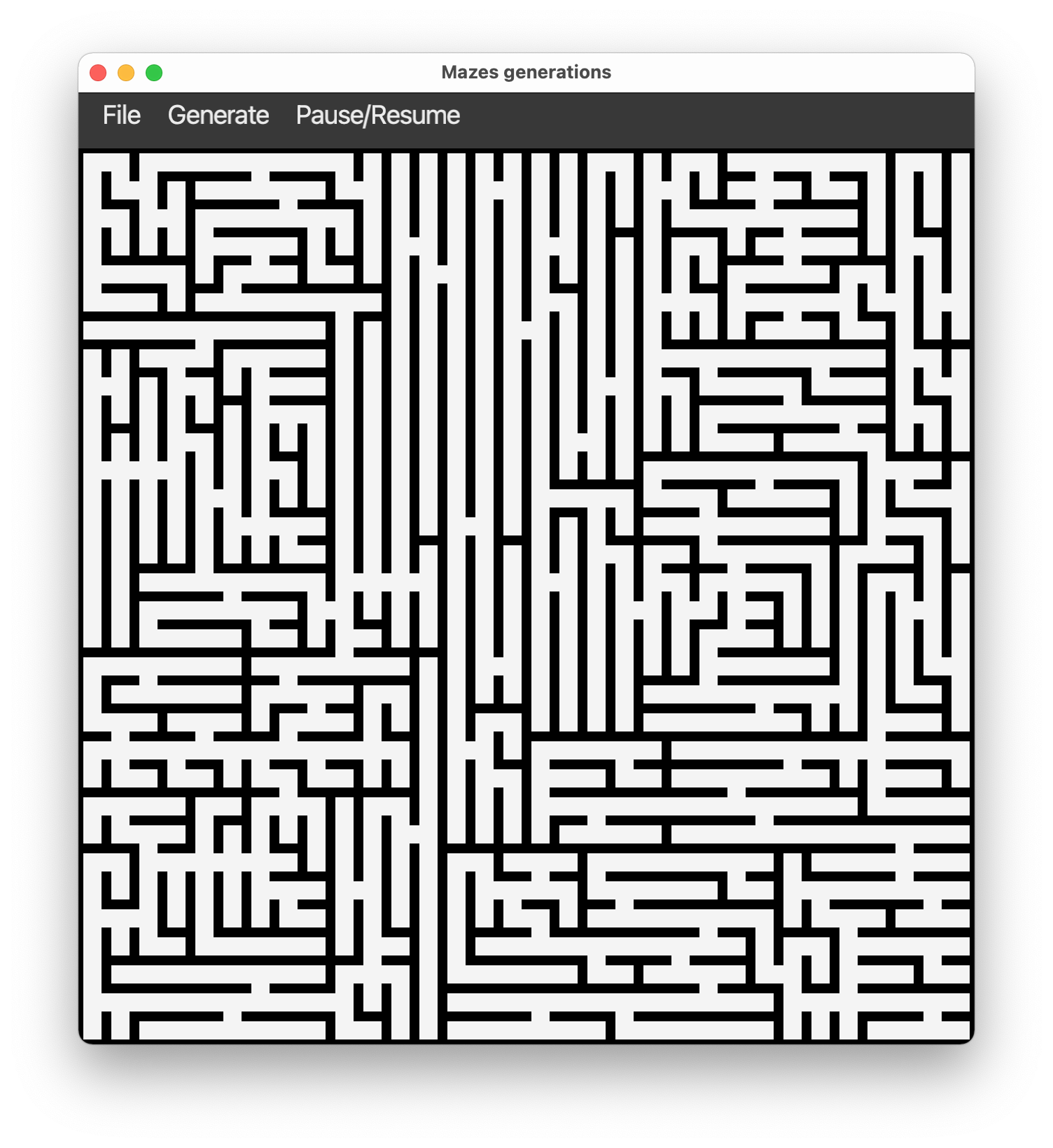

Random division : terminaison
